Comment savoir ce qu’est fixé sur le graphique DRM?

Avec l'avènement d'exigences plus strictes sur la qualité de l'électricité (et notamment sur le niveau de tension électrique du réseau), les entreprises d'électricité sont de plus en plus contraintes d'utiliser les changeurs de prises en charge pour l'usage auquel ils sont destinés (régulation de la tension sous charge), ce qui crée une demande d'équipements de diagnostic appropriés et, par conséquent, l'émergence de divers dispositifs et méthodes de contrôle du changeur de prises en charge.

Il existe deux méthodes de diagnostic du changeur de prises en charge : directe, avec ouverture du réservoir et vidange partielle ou complète d'huile et sur place, appelée DRM (Dynamic Resistance Measurement).

Le principe de fonctionnement du DRM est de mesurer des valeurs de courant instantanées. Le courant circule d'abord dans l'enroulement du transformateur, puis dans les contacts du changeur de prises en charge lors d’un passage d'une prise à l'autre. Un graphique DRM (oscillogramme), qui montre les changements d'intensité du courant aux moments de commutation des contacts est construit sur la base des résultats de mesure. Ce graphique vous permet de déterminer le temps d’une commutation d'une prise à l'autre, ainsi que l'état technique général d’un objet contrôlé.

Le diagnostic direct est toujors pertinent, mais grâce à la méthode DRM un certain nombre de problèmes et de dysfonctionnements peuvent être détectés sur place, ce qui permet d'économiser énormément de temps et d'argent.

Le diagnostic sur place par la méthode DRM est implémenté dans l'appareil spécialisé PKR-2M, ainsi que dans les milliohmmètres MIKO-8M(A) et MIKO-9A.

Dans les milliohmmètres MIKO-8M(A) et MIKO-9A, le mode DRM n'est pas le principal, car les appareils sont principalement conçus pour mesurer la résistance, mais la présence de ce mode complète mutuellement l'objectif principal et fournit des informations plus complètes sur l'état du transformateur de puissance.

Dans le cadre des tests en cours, les spécialistes de SKB EP ont effectué des travaux sur un transformateur de puissance triphasé SFZ11-10C00/35 avec changeur de prises en charge résistif à l'aide d'un milliohmmètre multifonctionnel moderne MIKO-9A.

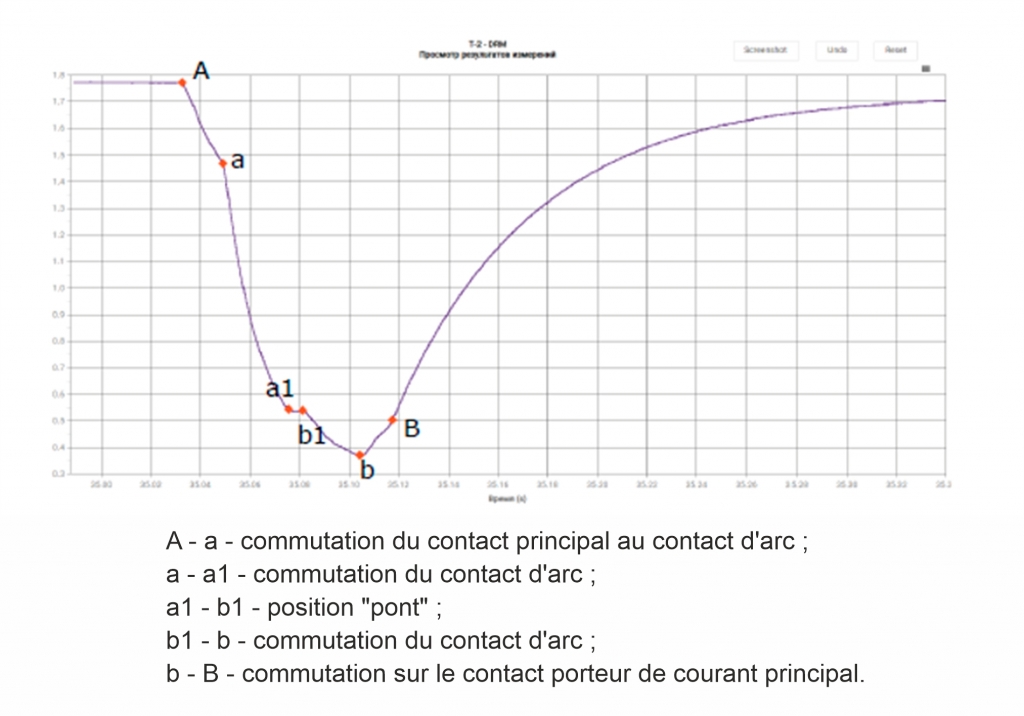

Sur la base des résultats du test, il est nécessaire de déchiffrer l’oscillogramme et de déterminer ce qui est caché dans chaque segment. Сet exemple montre un oscillogramme typique d'un changeur de prises en charge résistif utilisable CVIII - 350Y/40.5 - 10193W.

Afin d'apprendre à identifier des défauts, il est nécessaire de suivre la dynamique et de constituer une base de données. Nous recommandons de commencer ces travaux dès la mise en service du nouvel équipement, ou après son débogage avec le démontage complet. Après tout, la capacité à comprendre les diagrammes DRM permet non seulement de rejeter les changeurs de prises en charge selon le critère utilisable/défectueux, mais également d'indiquer la nature du défaut, ce qui permet d'exclure une ouverture inutile de changeurs de prise en charge en bon état de fonctionnement.

L'utilisation de la méthode DRM dans le diagnostic des changeurs de prises en charge est de plus en plus mise en œuvre dans l'industrie de l'énergie. Et ce n'est pas surprenant, car la réparation de transformateurs sans diagnostics appropriés peut s'avérer non seulement une perte d'argent et de temps, mais même une procédure nuisible.

Contactez-nous si vous souhaitez apprendre à comprendre de manière professionnelle le diagnostic des changeurs de prises en charge. SKB EP réalise des activités de formation sous licence pour les professionnels de l'énergie. Quatre programmes éducatifs pour le personnel impliqué dans la maintenance des transformateurs de puissance et des changeurs de prises en charge ont été développés et validés. Intrigués? En attente de vos questions sur email skb@skbep.com ou par téléphone +7 (812) 500-25-48.
