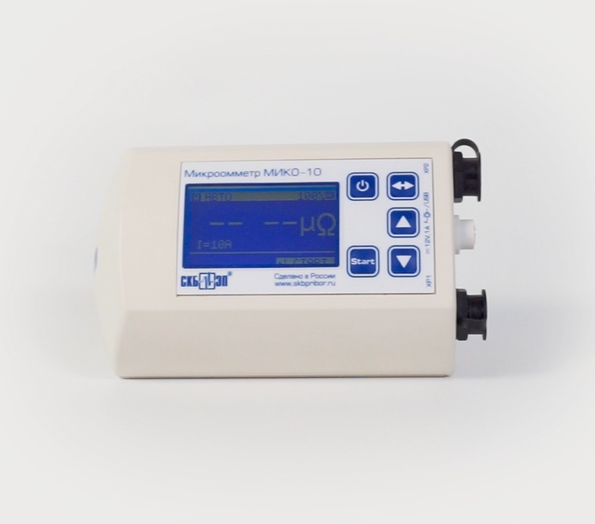

Microohmmètre de petite taille MIKO-10

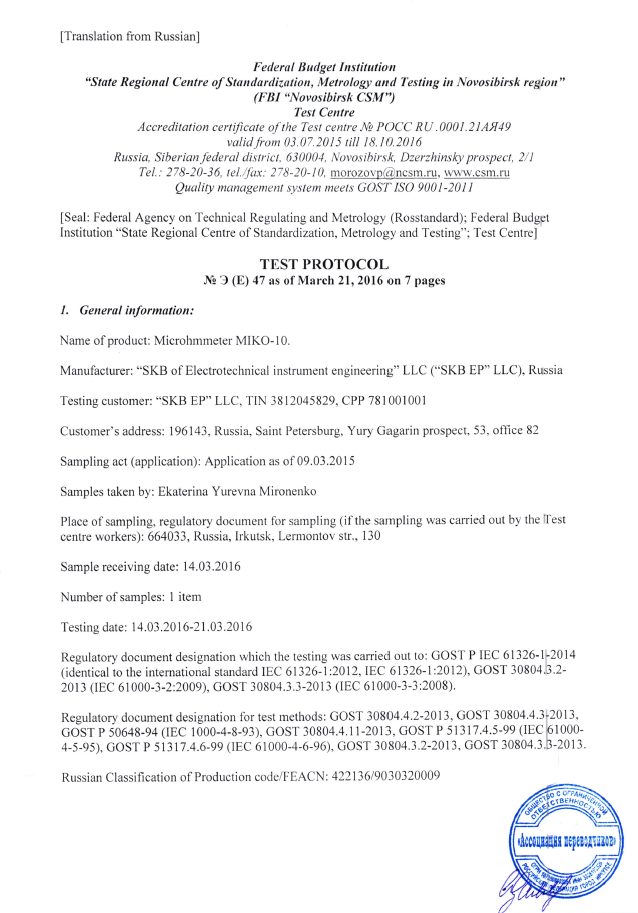

Certificates

  • Certificat de sécurité IEC 61010-1:2001

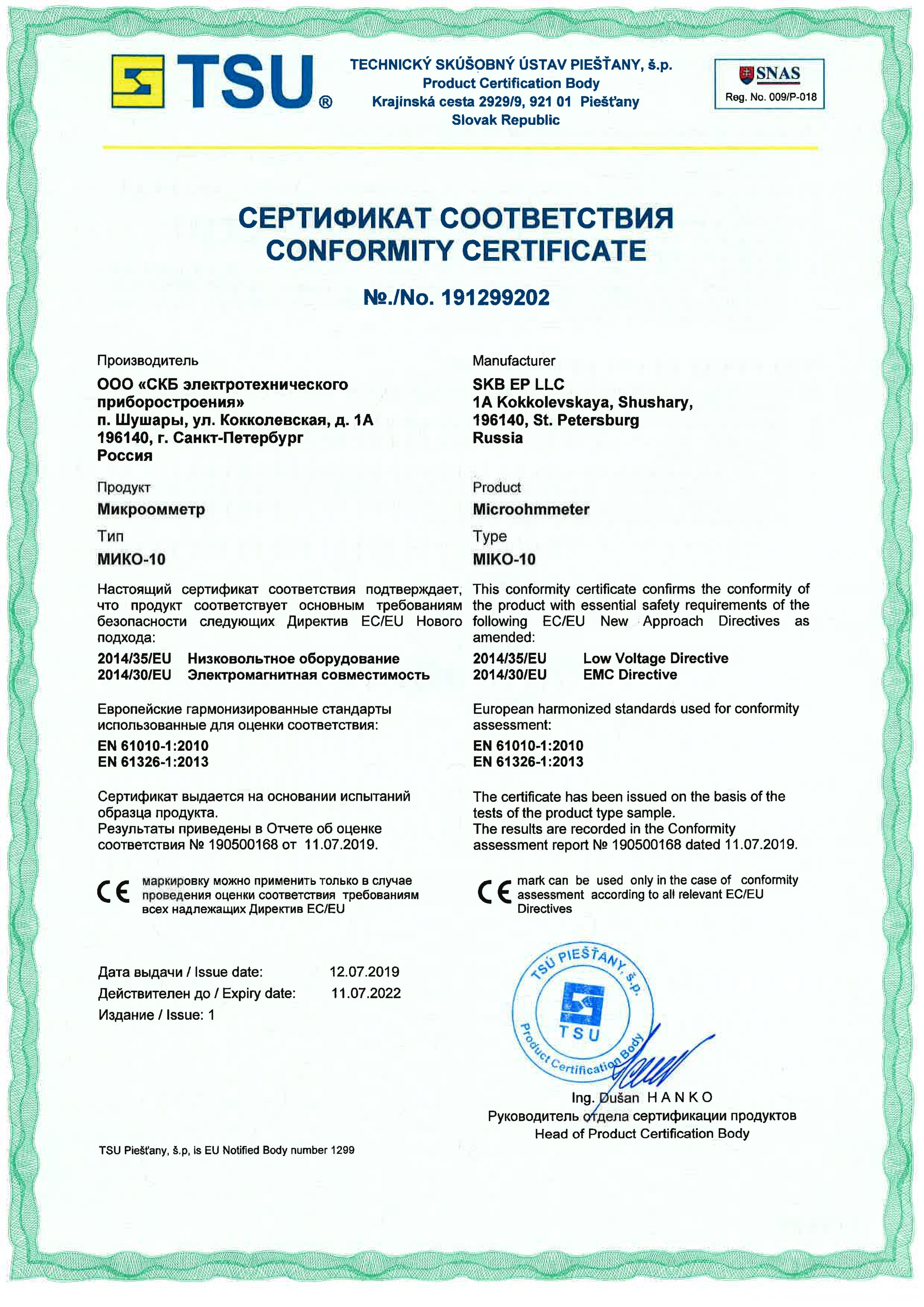

  • Répond aux exigences de sécurité européennes de EC / UE

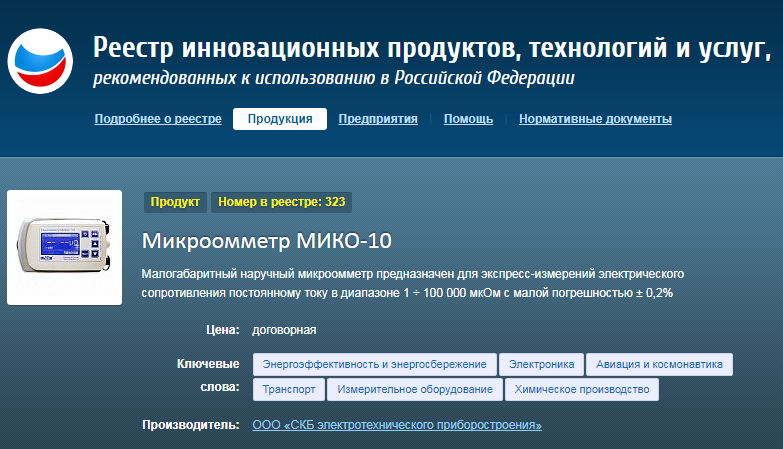

  • Registre des articles innovants de la Fédération de Russie
  • PJSC ROSSETI Register of Innovative Solutions

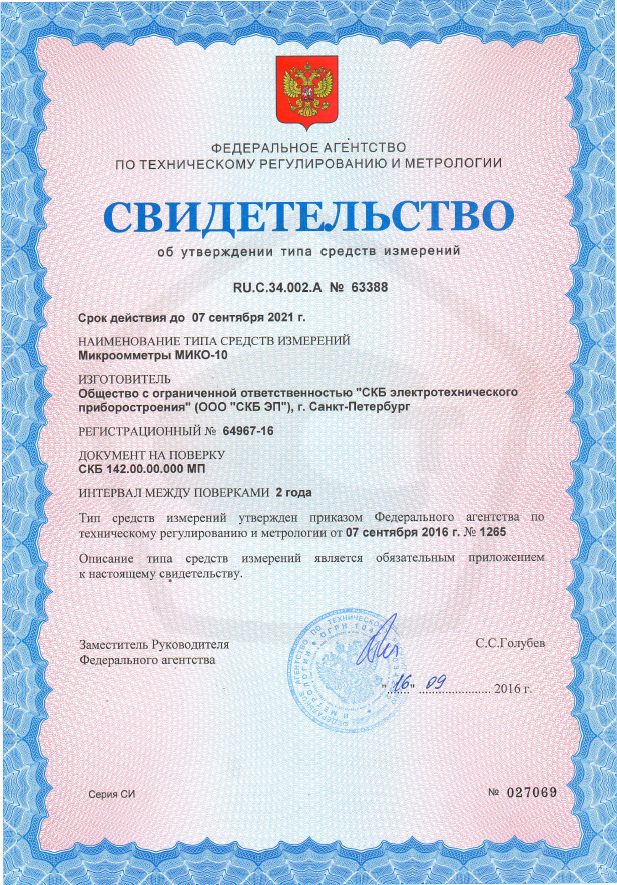

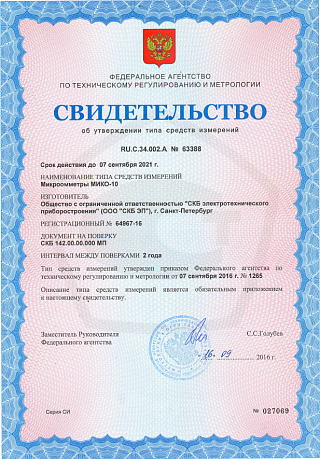

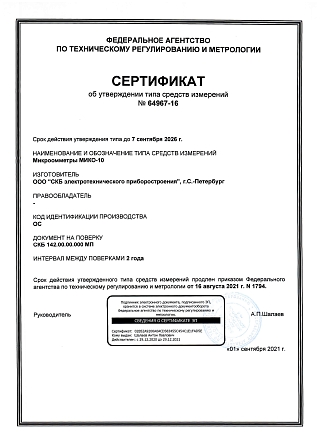

  • Certificats du Registre national russe

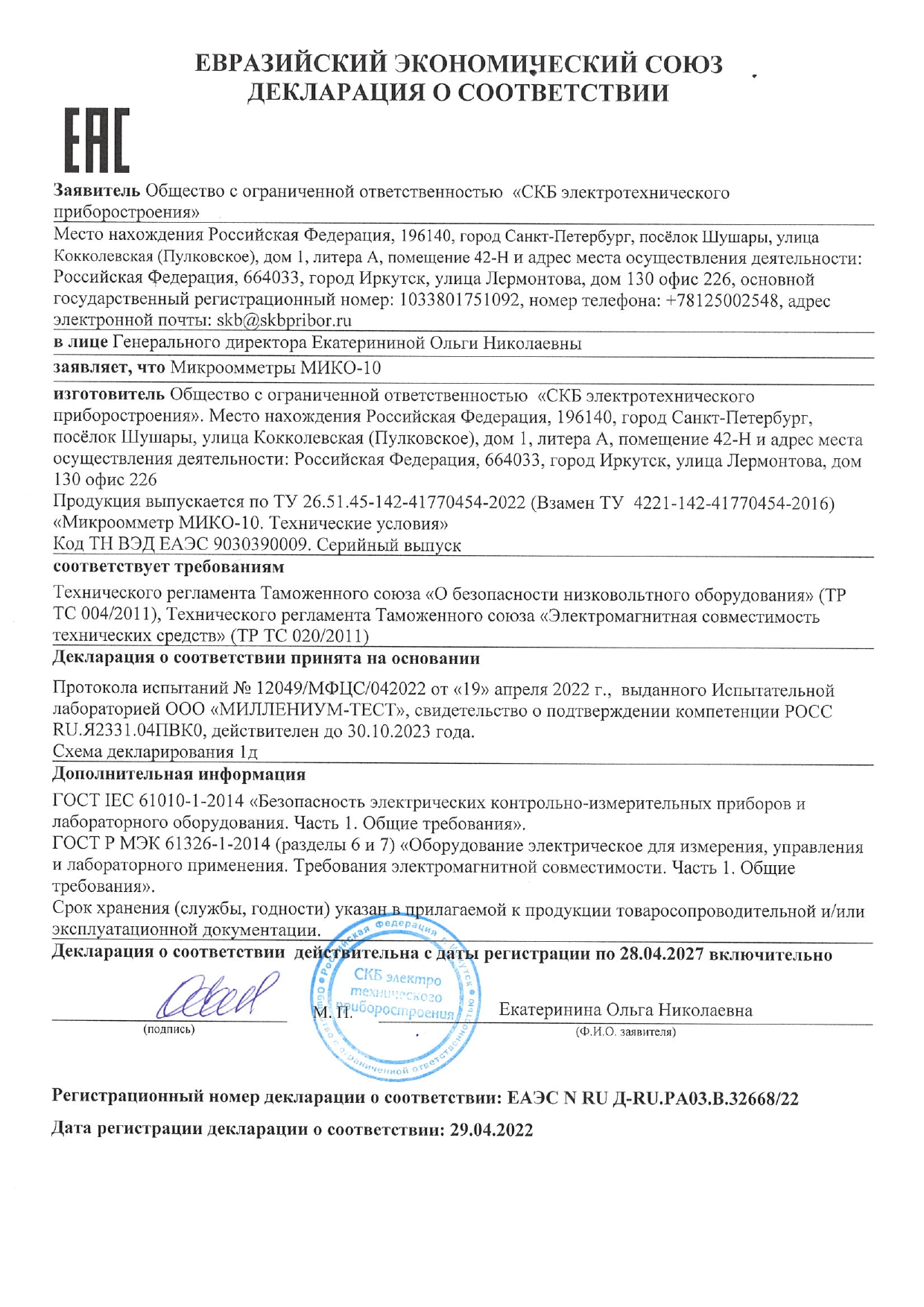

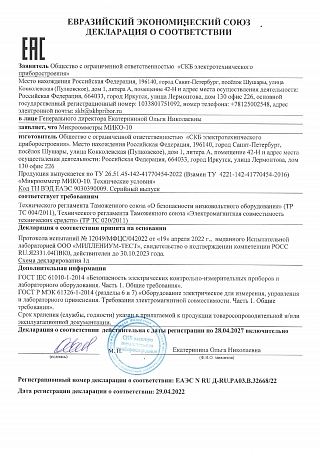

  • Déclarations de conformité de l’Union douanière / de l’Union économique eurasienne

Mesures de la résistance de passage dans la plage 1 ÷ 100 000 mcOhm avec petite erreur de 0,2%

More

La force du courant de mesure est jusqu’à 10A

More

Trois modes du démarrage du processus de mesure de la résistance

More

Compensation de la force thermo-électromotrice et autres fonctions supplémentaires

More

Jusqu’à 1000 mesures lors du courant maximal

More

Un appareil mobil, portatif et autonome

More

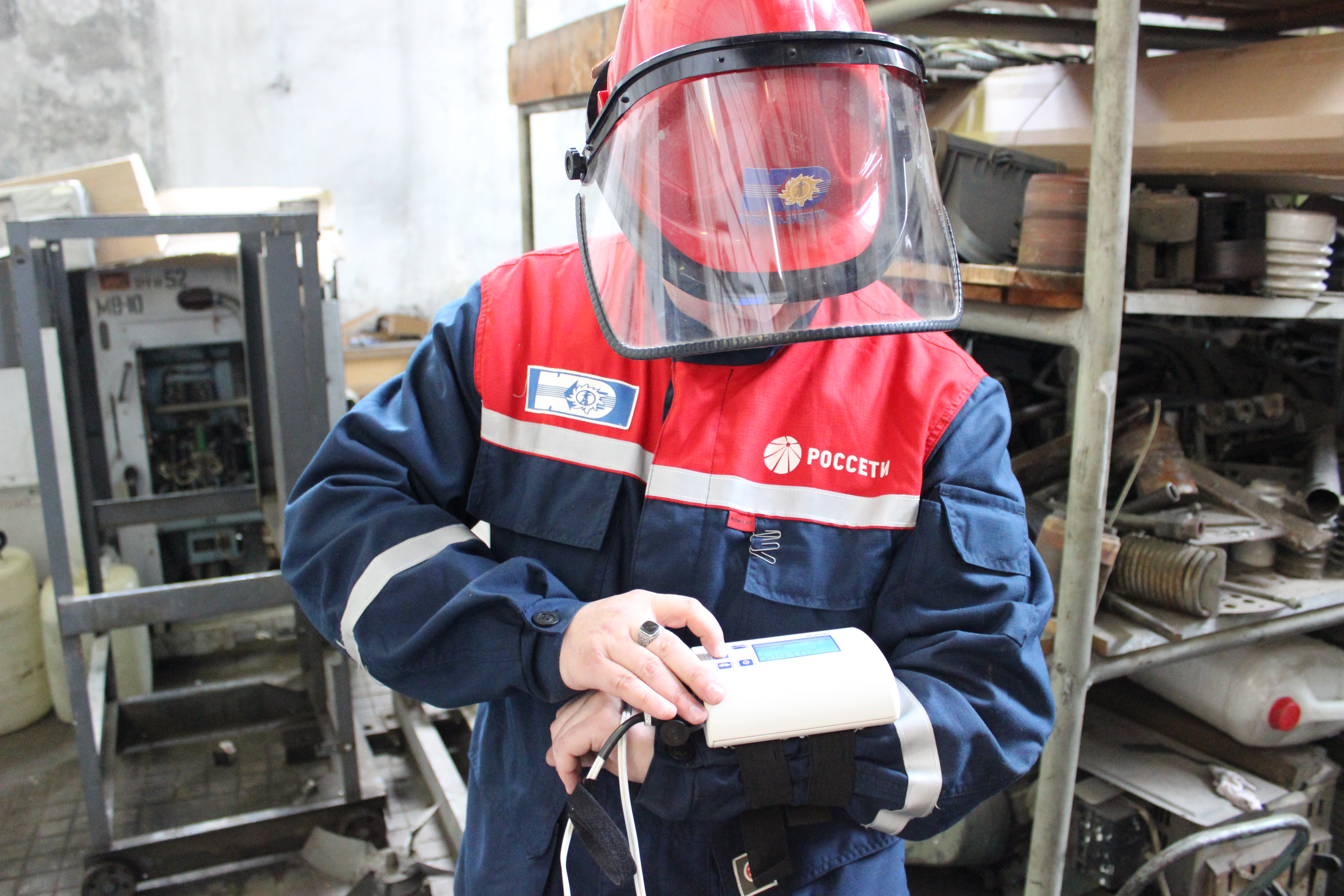

Bras libres lors du fonctionnement (3 modes de fixation de l’appareil)

More

Câbles à la construction ergonomique

More

Exploitation dans les conditions météorologiques différentes

More

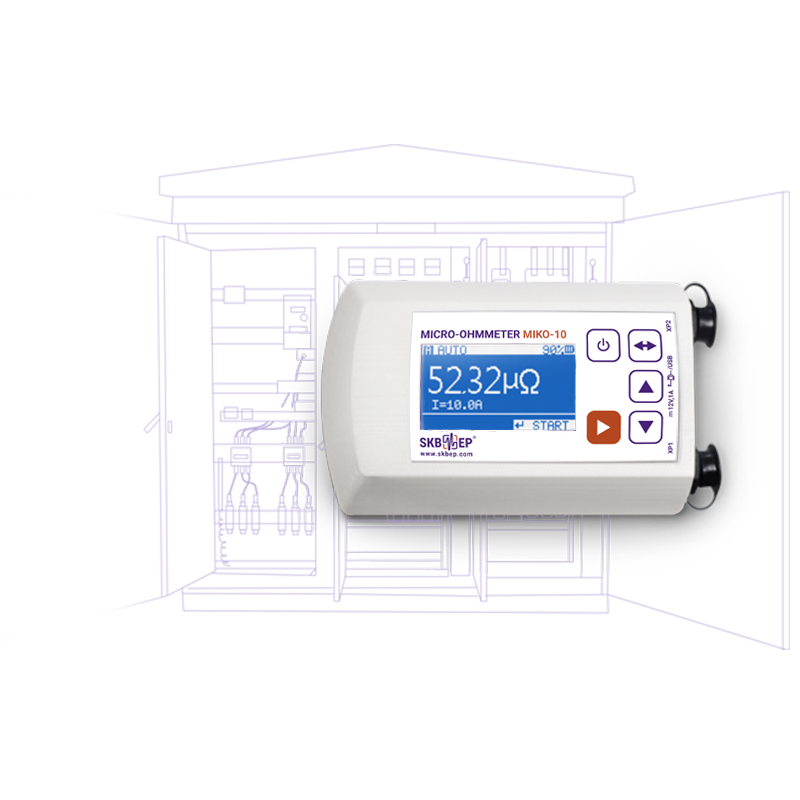

Microohmmètre-bracelet compact MIKO-10 est destiné à la mesure express de la résistance électrique en courant continu:

  • des contacts des interrupteurs à haute tension et automatiques, des disconnecteurs, des connecteurs, des sectionneurs, des contacteurs et des relais;
  • des joints boulonnés, soudés, brasés des barres conductrices et des bandes;
  • des assemblages des rails, des paires de roues des wagons;
  • odes machines et d’es autres appareils.

Grâce à ses particularités fonctionnelles et techniques le MIKO-10 devance ses analogues présentés sur le marché.

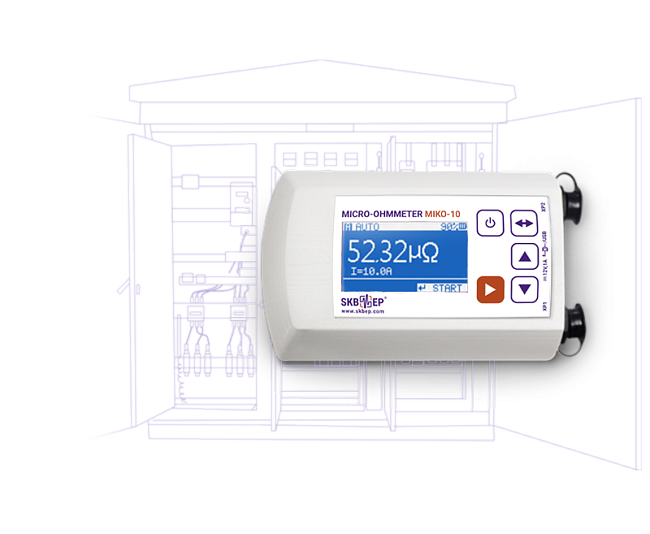

Destination de l’appareil: utilisation dans des réseaux électriques, aux stations électriques et sous-stations, sous-stations de traction du transport électrifié, aux entreprises industrielles, où pour la prise des mesures il suffit les 10 A.

Pourtant, en présence de pellicule d’oxydation prononcée sur les contacts, les microohmmètres plus puissants sont conseillés; ce sont MIKO-1 (courant jusqu’à 50 А), MIKO-21 (courant jusqu’à 200 А) ou MIKO-2.3 (courant jusqu’à 1000 А); comme la mesure à l’aide des courants faibles peut donner les valeurs de résistance surestimées, dont le résultat: déclassement non justifié des contacts.

L’appareil comprend les 3 modes du démarrage du processus de mesure:

  • Mode 1 «Automatique» est destiné à la mesure de la résistance de passage des interrupteurs à haute tension sans transformateurs de courant et des joints différents démontables et non démontables en courant 1 ou 10A, avec le démarrage automatique de la mesure à la fermeture du circuit de mesure;
  • Mode 2 «Seule application» est destiné à la mesure de la résistance de passage des interrupteurs à haute tension sans transformateurs de courant et des joints différents démontables et non démontables en courant de 1 ou 10 A. Démarrage de la mesure de l’appareil selon l’ordre de l’utilisateur;
  • Mode 3 «Transformateur de courant incorporé» est destiné à la mesure de la résistance de passage des interrupteurs à haute tension avec les transformateurs de courant en courant de 10 A. Démarrage de la mesure de l’appareil selon l’ordre de l’utilisateur.

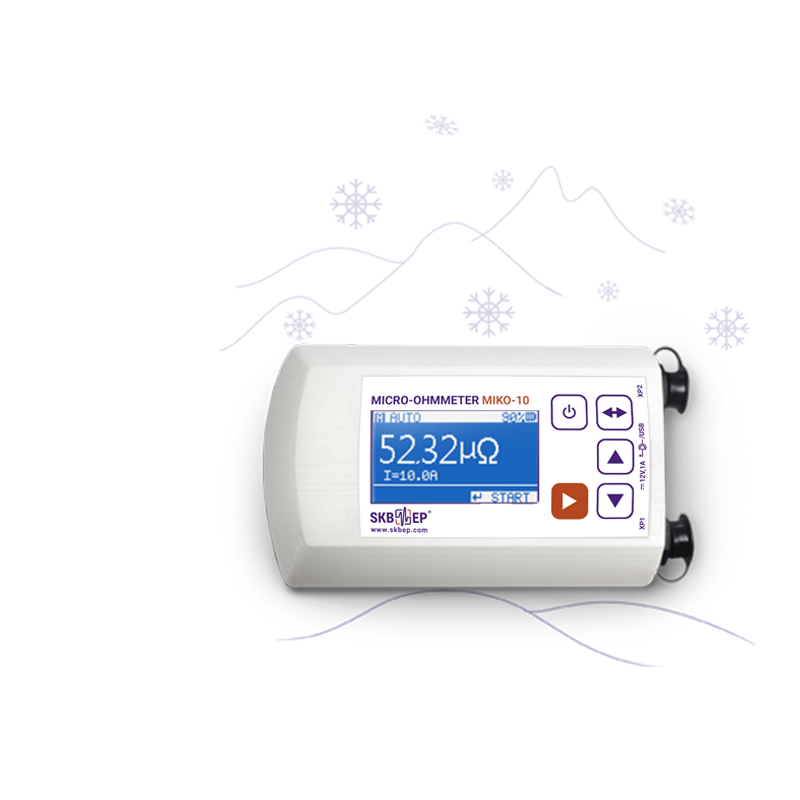

Le MIKO-10 est un microohmmètre compact moderne, conforme aux dernières exigences des utilisateurs. Les fonctions importantes de l’appareil:

  • Compensation automatique de la force thermo-électromotrice en circuit de mesures;
  • Débranchement automatique de l’alimentation de l’appareil non utilisé;
  • Vérification de l’intégrité du circuit de mesures;
  • Démarrage automatique de la mesure lors de la détection de l’intégrité du circuit de mesures;
  • Arrêt automatique des mesures;
  • Signalisation sonore du début et de la fin des mesures.

Une charge d’accumulateur de l’appareil est suffisante pour les 1000 mesures au minimum lors du courant maximal.

L’appareil même a son mémoire énergétiquement indépendante jusqu’à 100 mesures, ce qui est suffisant pour une étude complexe conforme de la sous-stations de transformation.

Liaison avec l’ordinateur personnel à travers le USB sert à la systématisation et à la conservation des résultats sur l’ordinateur, ainsi qu’à la rédaction des rapports de mesures.

Programme spécialisé du fabricant est utilisé lors de la transmission des données vers l’ordinateur et lors de la tenue des archives des mesures.

Accumulateur incorporé du microohmmètre MIKO-10 est la garantie de son autonomie, sa capacité est suffisante pour réalisation des 1000 mesures lors du courant maximal de 10 A.

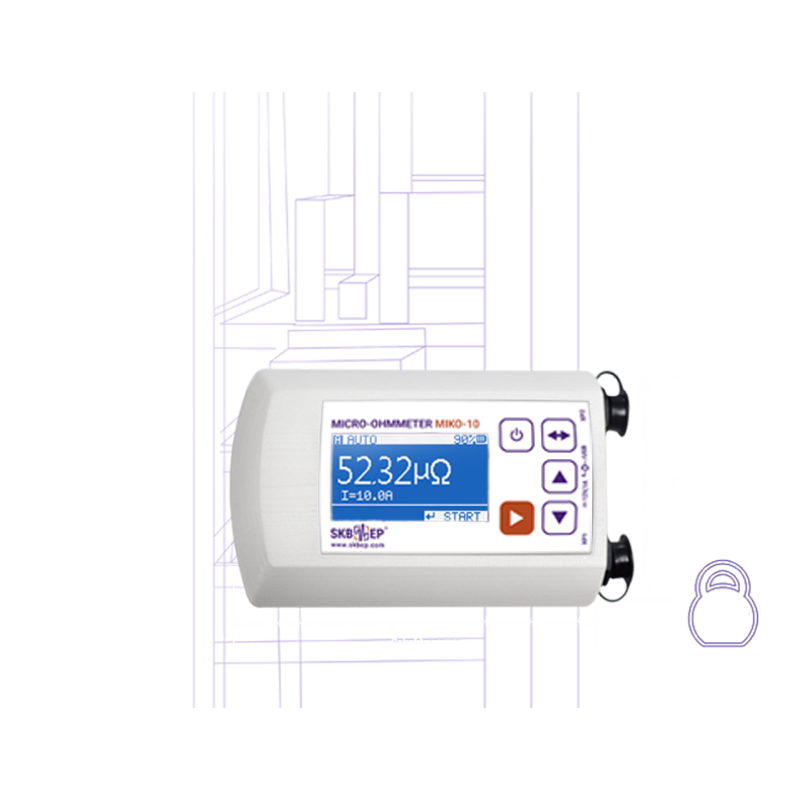

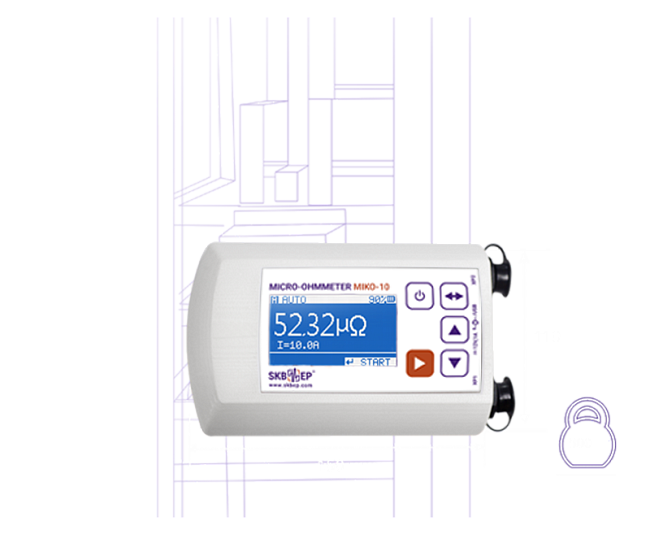

Le poids de 0,4 kg, ses petits gabarits 150х110х55 mm et son accumulateur incorporé sont les indices permettant de plein droit d’appeler le microohmmètre MIKO-10 un appareil autonome de mesures. L’exploitation de l’appareil est assez simple, l’appareil même est fidel.

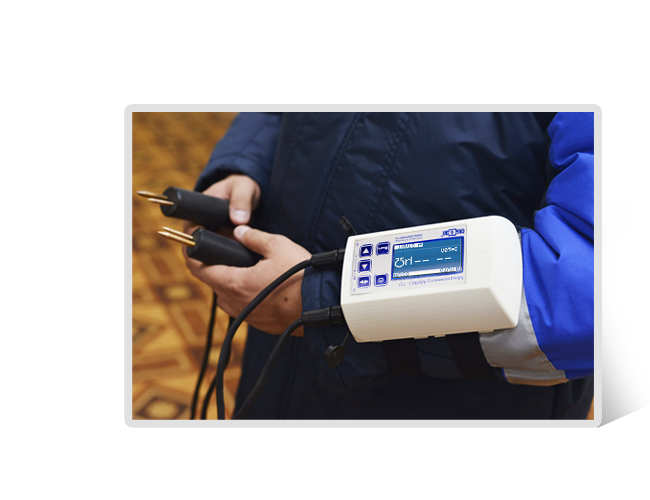

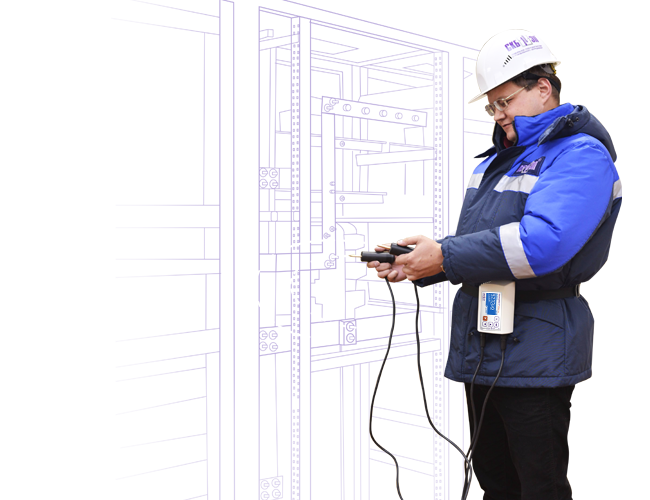

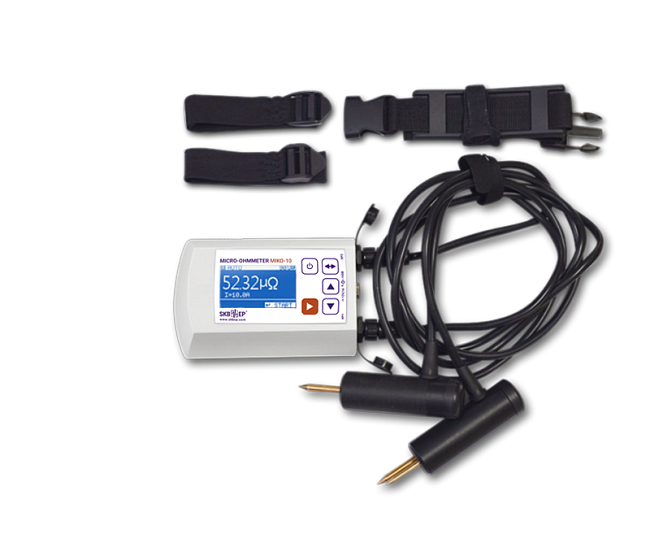

L’appareil est fabriqué dans une gaine ergonomique unique qui peut être facilement attachée au bras par des courroies, ainsi les deux bras sont libres, la prise des mesures est facile. Outre cela, l’appareil peut être facilement démonté du bras et être fixé à la ceinture, être pendu sur le cou, être fixé sur toute surface plate.

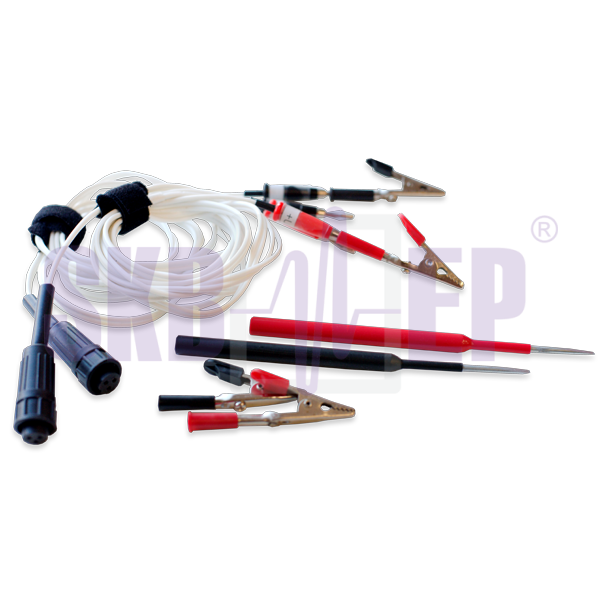

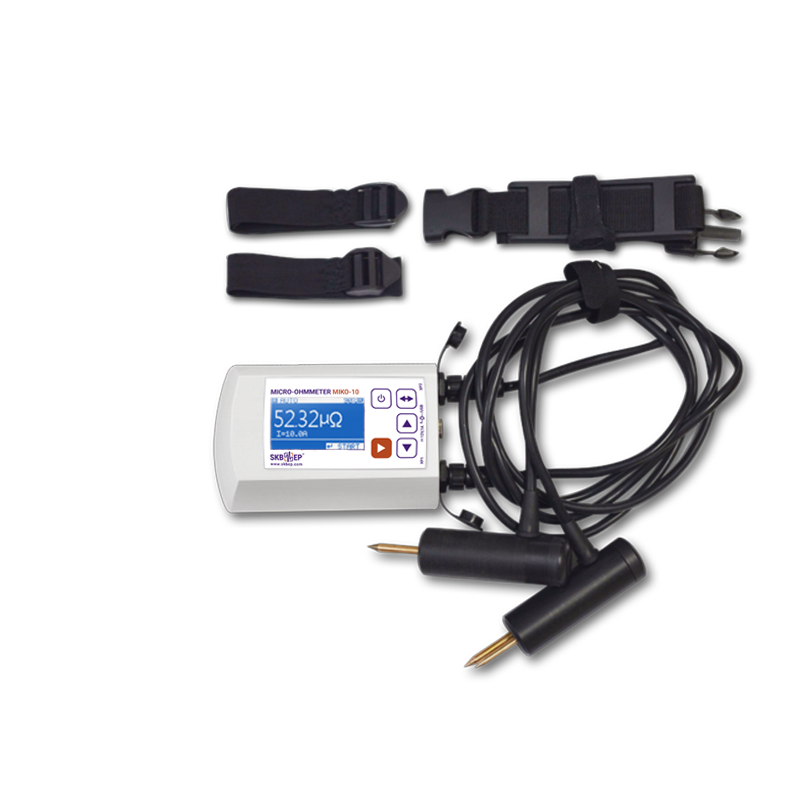

Les câbles de mesure de longueurs différentes et aux bouts différents ont été réalisés pour le branchement commode à l’objet:

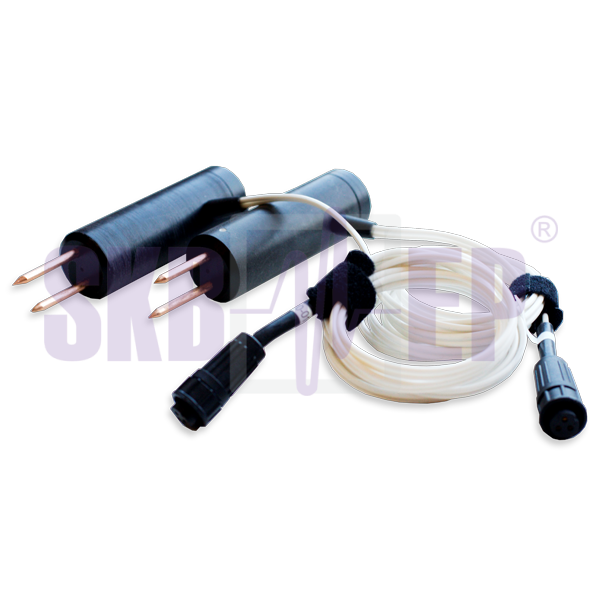

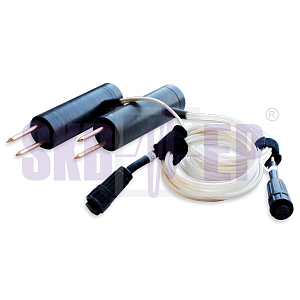

  • Câble aux contacts à aiguilles et à ressort, il est utilisé, par exemple, lors du contrôle des résistances des bandes préfabriquées et connectées;

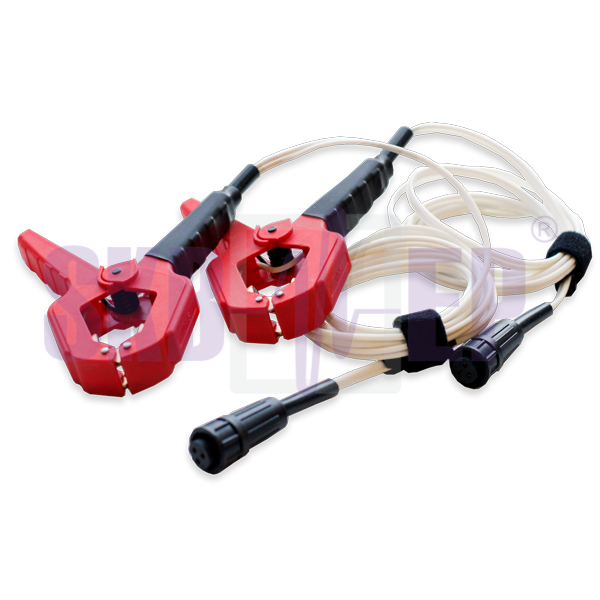

  • Câble aux bouts type «crocodile».

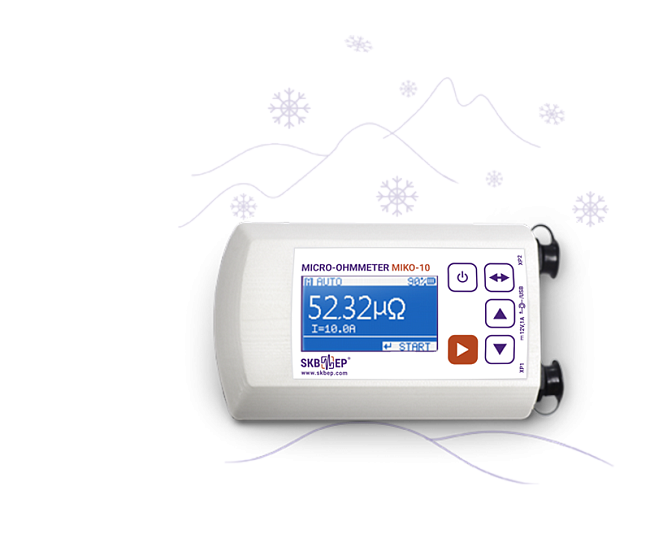

Si vous faites le diagnostic dans les conditions météorologiques difficiles, l’exactitude des résultats n’est pas mise en question. Le microohmmètre MIKO-10 a un fonctionnement stable à la température de -20 à +55 °С.

Caractéristiques Valeur
Diapason de résistance 1 μΩ ÷ 0,1 Ω
Résolution 0,1 μΩ
Précision ±0,2 %
Mesure de l'intensité du courant 1 A / 10 A
Nombre de chiffres dans le résultat de la mesure 4
Alimentation (batterie intégrée) Lithium-ion
Temps de charge de la batterie < 3 H
Mémoire intégrée 100 mesures
Le nombre de mesures avec une charge complète de la batterie > 1000 mesures
Connexion PC USB

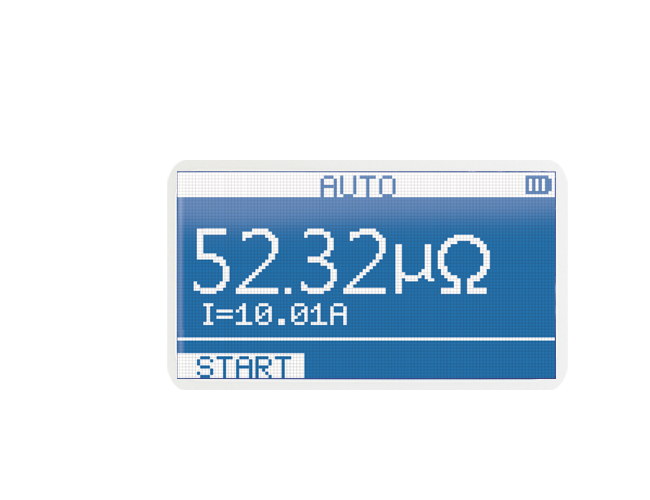

Écran Graphique monochrome, 128 x 64 pixels
Consommation d'énergie lors du chargement de la batterie intégrée < 15 W
Alimentation (tension d'entrée de l'adaptateur secteur) ~ 176 à 264 V, 47 à 63 Hz
Alimentation électrique (tension de sortie de l'adaptateur secteur utilisée pour charger la batterie de l'instrument) 11 à 13 V, 1 A
Dimensions 165х100х60 mm
Poids de l'appareil 0,5 kg
Protection environnementale IP54
Diapason de température lors de l'utilisation de l'appareil de -20 ° C à +55 ° C
Période de garantie 2 ans
Période d'étalonnage 2 ans
Langue de l'interface et manuel d'utilisation Anglais/Russe

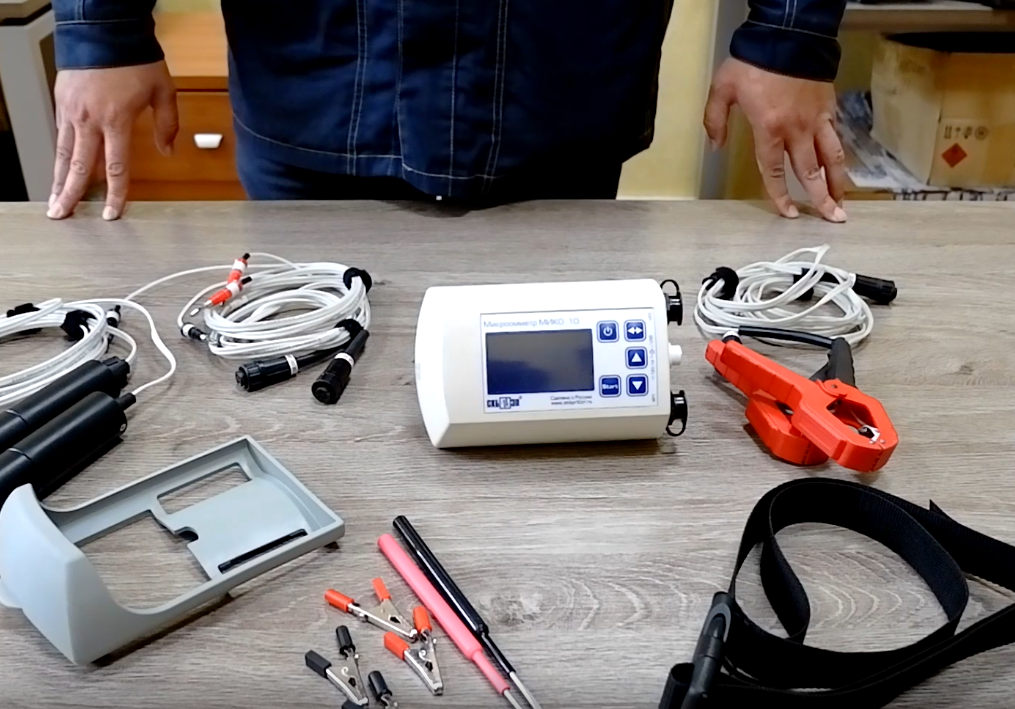

Équipement standard

Photo Item, Index Application
Boîte de mesure MIKO-10
  • Boîte de mesure MIKO-10
  • SKB042.00.00.000
  • Boîte de mesure MIKO-10
  • SKB042.00.00.000

Appareil et documentation d’accompagnement: certificat sur le calibrage, manuel d’exploitation, formulaire.

Courroies de fixation
  • Courroies de fixation
  • Courroies de fixation

Courroies de fixation pour attacher l’appareil au bras.

Câble de mesure
  • Câble de mesure
  • SKB042.04.00.000
  • Câble de mesure
  • SKB042.04.00.000

Câble de mesure court - borne type "crocodile" à l’ouverture jusqu’à 50 mm. Longueur 1,7 m. Dans la composition 2 pièces.

Adaptateur de réseau pour le chargement de l’accumulateur incorporé
  • Adaptateur de réseau pour le chargement de l’accumulateur incorporé
  • Adaptateur de réseau pour le chargement de l’accumulateur incorporé

Source d’alimentation МТ-ИЭС8-120100-1П (12 volts 1А) - au connecteur 55-21 mm, MELT.

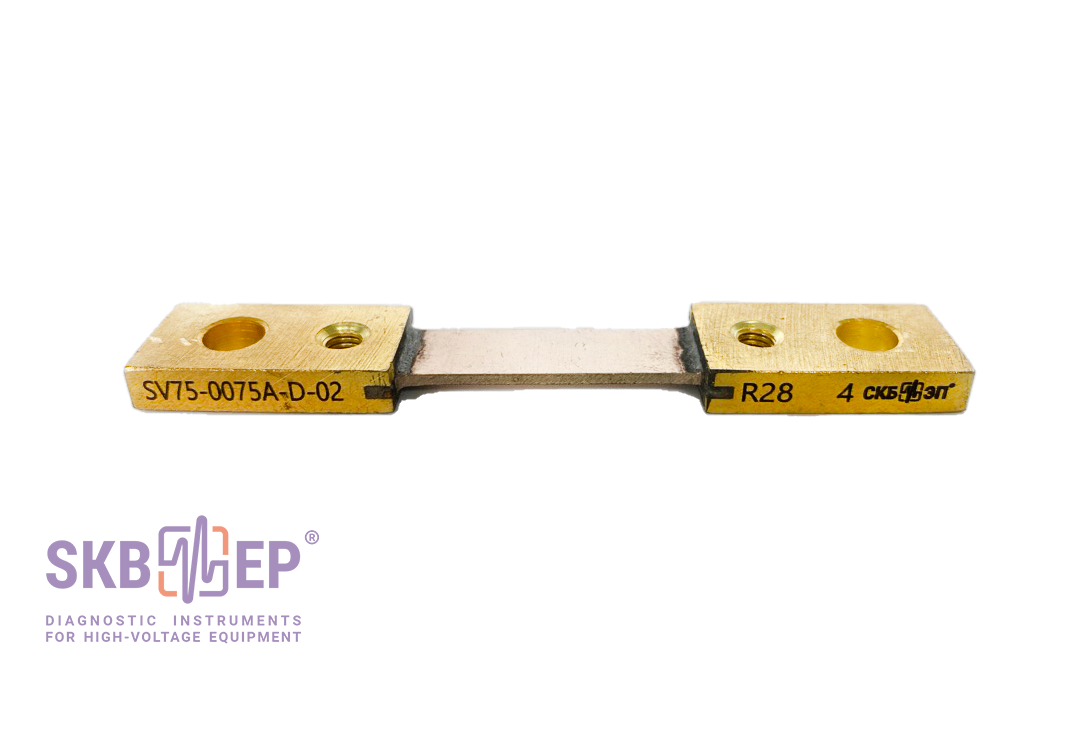

Shunt 75 ShSM M3 75A-0.5
  • Shunt 75 ShSM M3 75A-0.5
  • Shunt 75 ShSM M3 75A-0.5

Shunt pour vérification de la fonctionnalité du microohmmètre MIKO-10.

Câble USB 2.0 A-B
  • Câble USB 2.0 A-B
  • Câble USB 2.0 A-B

Pour le branchement de l’appareil à l’ordinateur. Longueur 1,8 m.

Équipement supplémentaire (sur commande)

Photo Item, Index Application
Câble de mesure
  • Câble de mesure
  • 042.14.00.000
  • Câble de mesure
  • 042.14.00.000

Câble de mesure pour mesurer la résistance avec une pince type "crocodile" à deux pointes rectangulaires lisses allongées d'un écart jusqu'à 6 mm. Longueur 1,8 m. Quantité 2 pièces.

Étui de protection OKW7115108
  • Étui de protection OKW7115108
  • Étui de protection OKW7115108

Pour protection contre les charges de coup.

Barre - manipulateur
  • Barre - manipulateur
  • SKB110.41.00.000
    SKB110.41.00.000-01
    SKB110.41.00.000-02
  • Barre - manipulateur
  • SKB110.41.00.000
    SKB110.41.00.000-01
    SKB110.41.00.000-02

Barre - manipulateur est destiné à la connexion des câbles de mesure à partir de terre/de couvercle du réservoir aux entrées des interrupteurs à haute tension, ainsi qu’aux éléments de construction des sectionneurs à haute tension et des dispositifs de mise à la terre, sans utilisation des échelles et releveurs.

Dans la composition une barre avec les contacts de courant et potentiels connectés par un plateau de mesure. Le plateau à partir de terre/ de couvercle du réservoir est connecté aux câbles de mesure.

  • Barre - manipulateur pour les équipements jusqu’à 35 kV (longueur 2,2 m);
  • Barre - manipulateur pour les équipements jusqu’à 110 kV (longueur 3,7 m);
  • Barre - manipulateur pour les équipements jusqu’à 220 kV (longueur 5,1 m).

Sac pour le transport
  • Sac pour le transport
  • SKB118.01.00.000
  • Sac pour le transport
  • SKB118.01.00.000

Sac pour le transport pratique des câbles, des éléments auxiliaires et de l’appareil.

Courroie universelle
  • Courroie universelle
  • SKB142.06.00.000
  • Courroie universelle
  • SKB142.06.00.000

Courroie universelle pour fixation commode de l’appareil sur ceinture ou cou.

Câble de mesure
  • Câble de mesure
  • SKB042.08.00.000/-01
  • Câble de mesure
  • SKB042.08.00.000/-01

Câble pour mesure des résistances en schéma à quatre pinces avec les fils différents de courant et potentiel. Dans la composition avec le câble: 2 palpeurs et 4 bornes isolées type "crocodile" К267В. Longueur 1,5 m. Dans la composition 2 pièces.

Câble de mesure aux fiches à ressort
  • Câble de mesure aux fiches à ressort
  • SKB042.06.00.000
  • Câble de mesure aux fiches à ressort
  • SKB042.06.00.000

Câble de mesure aux fiches à ressort. Dans la composition 2 pièces.

Câble de mesure
  • Câble de mesure
  • SKB042.05.00.000
  • Câble de mesure
  • SKB042.05.00.000

Câble de mesure long - borne type "crocodile" à l’ouverture jusqu’à 50 mm. Longueur 4,8 m. Dans la composition 2 pièces.
