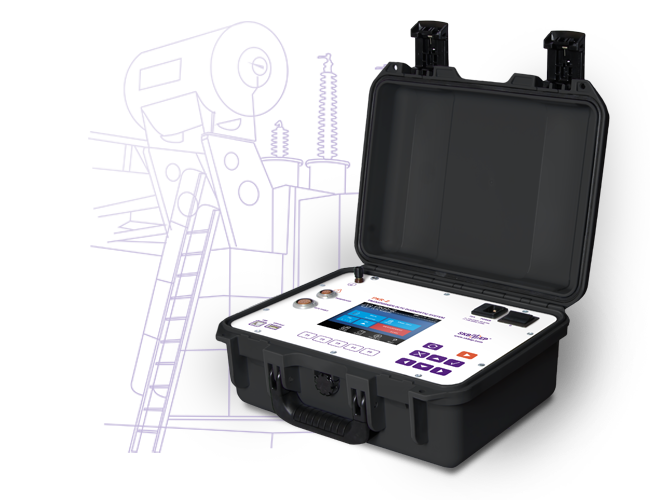

Appareil de contrôle des dispositifs de réglage sous tension (RST) des transformateurs PKR-2

Certificates

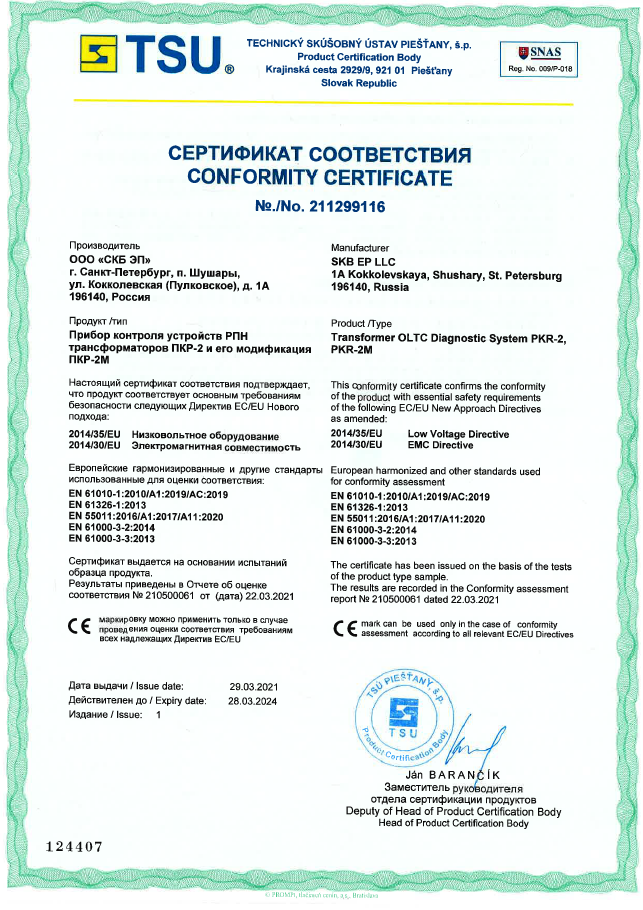

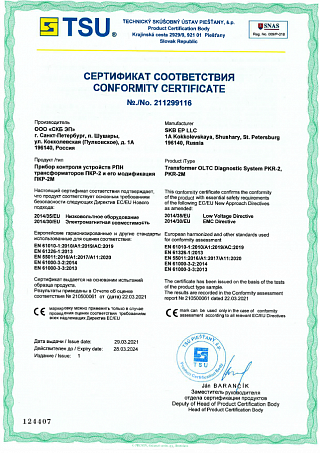

  • Certificat de sécurité IEC 61010-1:2001
  • Certificat de compatibilité électromagnétique IEC 61326-1 :2005
  • Répond aux exigences de sécurité européennes de EC / UE
  • Registre des articles innovants de la Fédération de Russie
  • Recommended for use in JSC Russian Railways electric installations
  • PJSC ROSSETI Register of Innovative Solutions
  • Certificats du Registre national russe
  • Déclarations de conformité de l’Union douanière / de l’Union économique eurasienne

Vérification de l’état technique des dispositifs

More

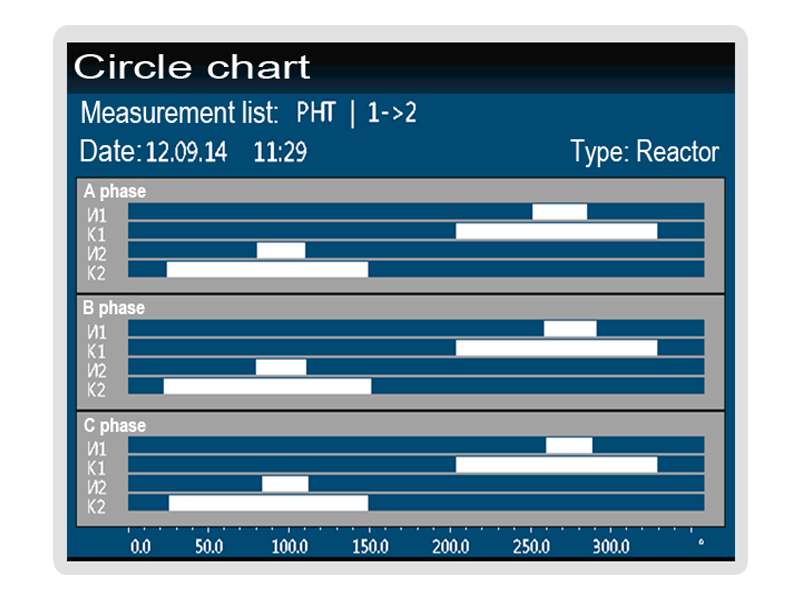

Enregistrement des diagrammes circulaires des dispositifs de réglage en charge à résistance et à réacteurs

More

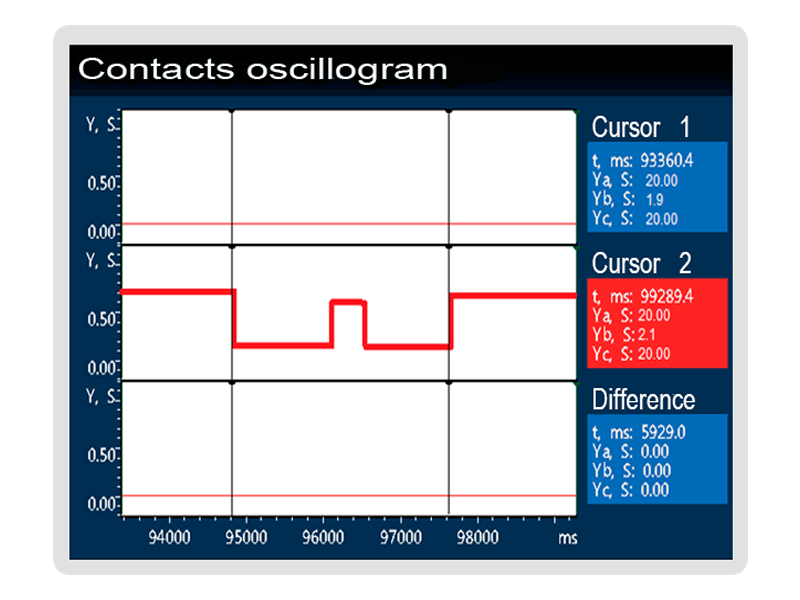

Enregistrement de l’image oscillographique de commutation du contacteur des dispositifs de réglage en charge à résistance

More

Vérification d’un dispositif de réglage en charge en mode manuel

More

Autoréglage automatique au dispositif de réglage en charge

More

Les sondes ergonomiques ou le câble aux bornes type «crocodile»

More

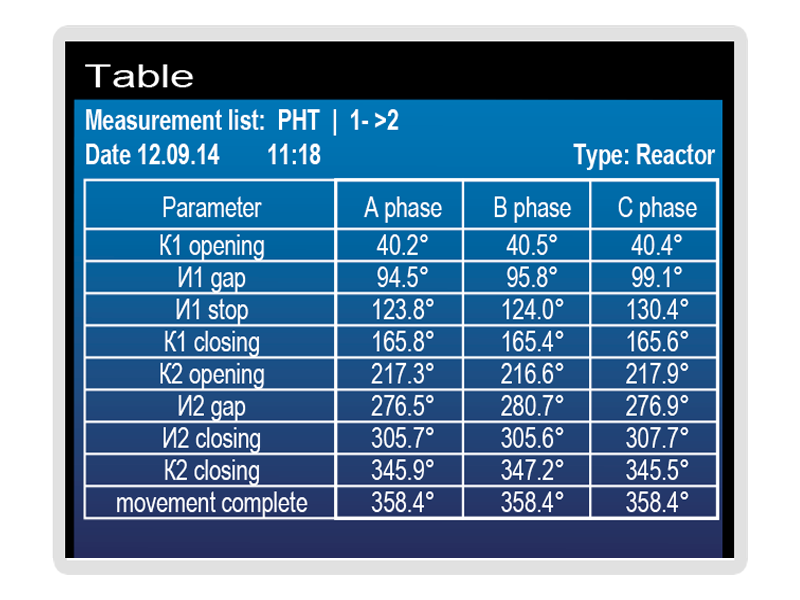

Conservation, transfert et analyse des résultats des mesures

More

Haut degré de la sécurité lors de l’exploitation

More

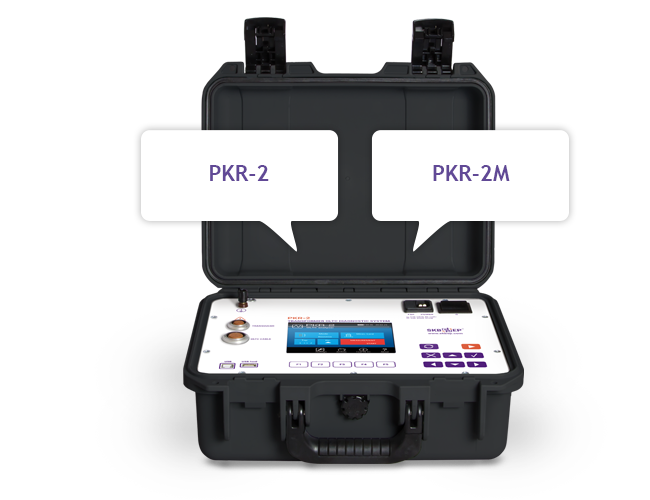

L’appareil est présenté en deux modifications

More

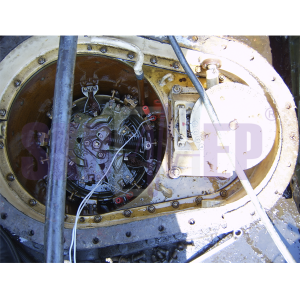

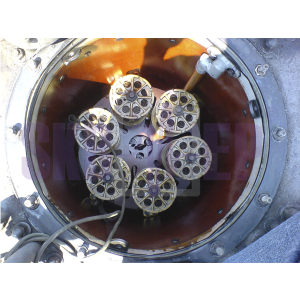

Dispositif de réglage en charge PKR-2 est destiné à la vérification avec démontage de l’état technique des dispositifs de réglage en charge tout type, de ceux à résistances et de ceux à réacteurs, dans la composition du transformateur de puissance, et hors ce transformateur.

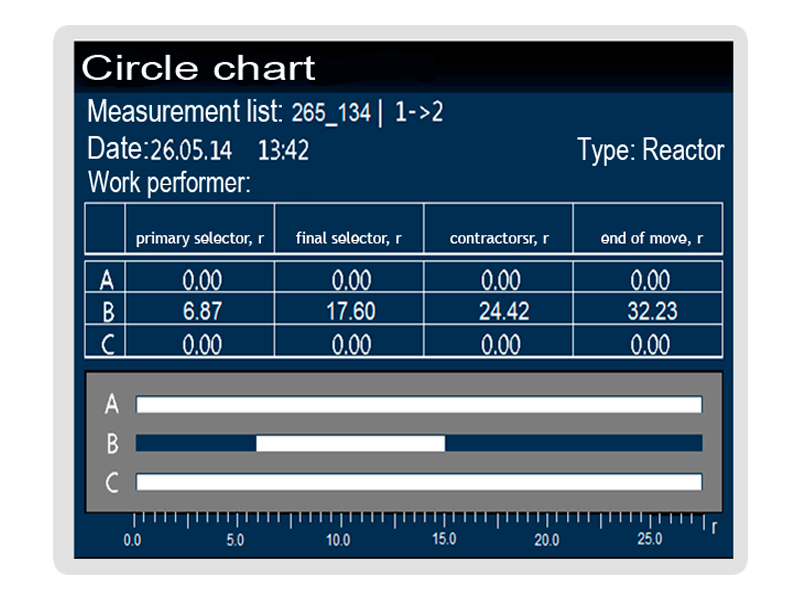

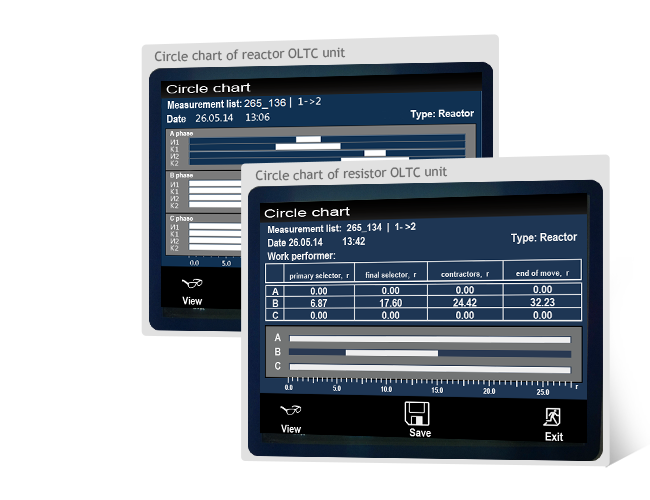

Pour l’enregistrement des diagrammes circulaires l’appareil est doté d’un capteur spécial. Son raccordement aux arbres des entraînements différents est assuré par l’ensemble des axes et douilles, cependant leur installation est faite sans application d’un instrument quelconque par une simple implantation sur le départ de l’arbre.

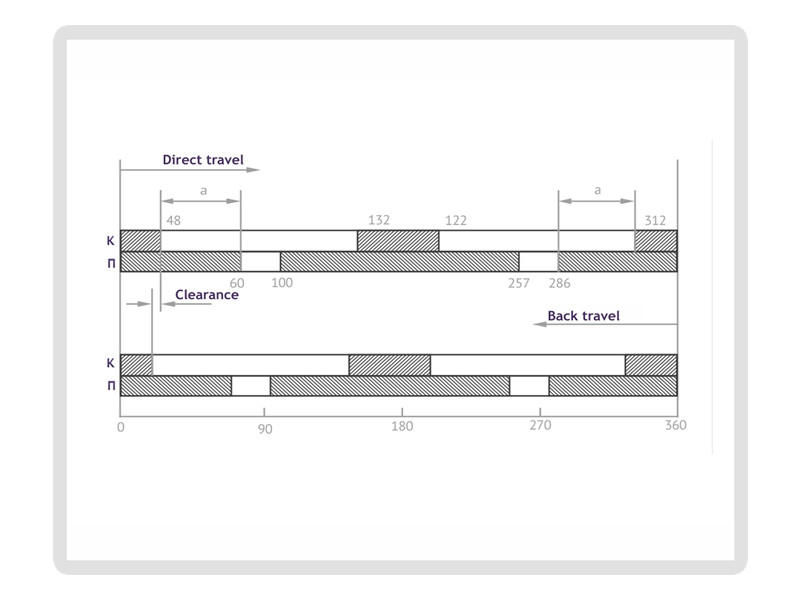

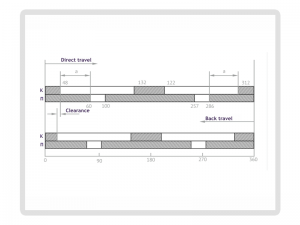

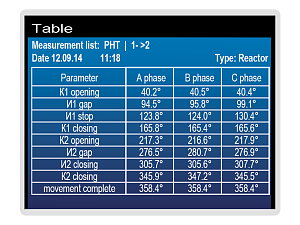

Selon le diagramme circulaire de la séquence de commutation des contacts du sélecteur et du contacteur lors de la marche directe et inverse, on peut apprécier, par exemple, les dimensions d’un jeu et la qualité de l’assemblage du sélecteur.

Toutes les caractéristiques sont enregistrées en même temps en trois phases pour les dispositifs de réglage en charge, situés dans «le point neutre» des enroulements liés selon schéma «étoile», et par phase pour les dispositifs de réglage en charge situés «en ligne» des enroulements liés selon schéma «étoile» ou «triangle».

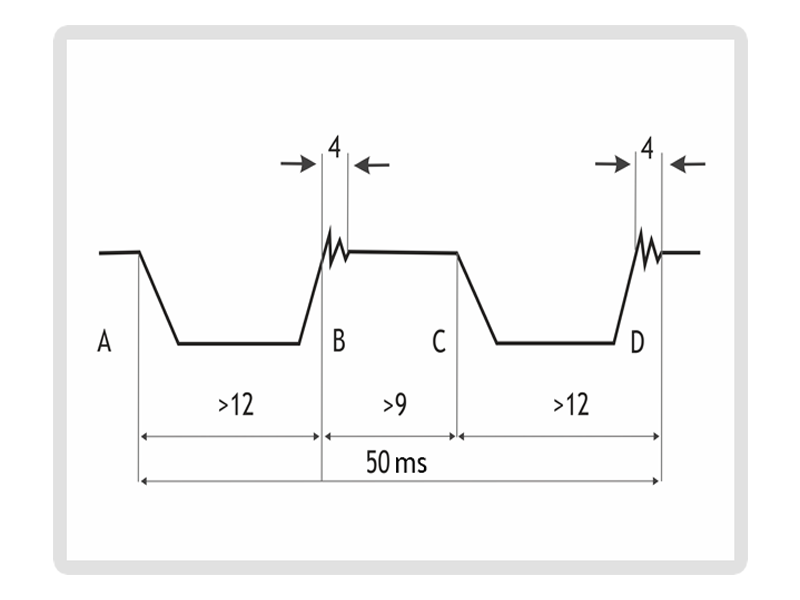

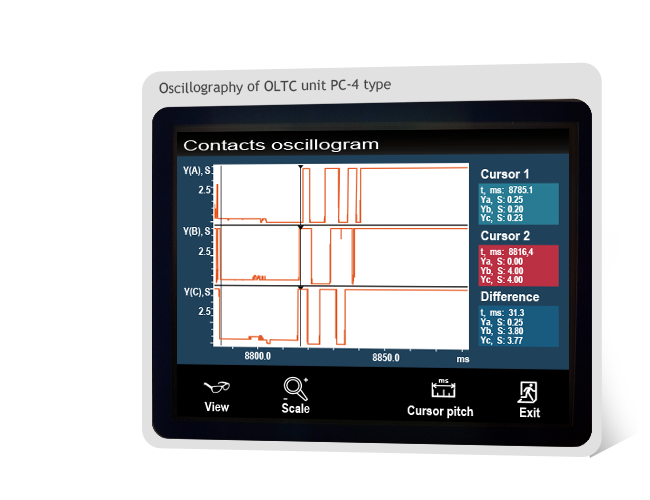

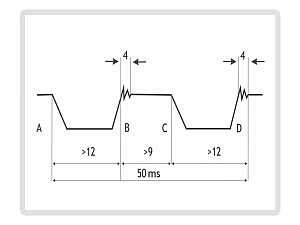

Mesure oscillographique du processus de la commutation sert à la détection du retard d’activation, de la non-instantanéité d’activation en phases, du bruit lors de la commutation.

Toutes les caractéristiques sont enregistrées en même temps en trois phases pour le dispositif de réglage en charge, situés dans «le point neutre» des enroulements liés selon schéma «étoile», et par phase pour les dispositifs de réglage en charge situés «en ligne» des enroulements liés selon schéma «étoile» ou «triangle».

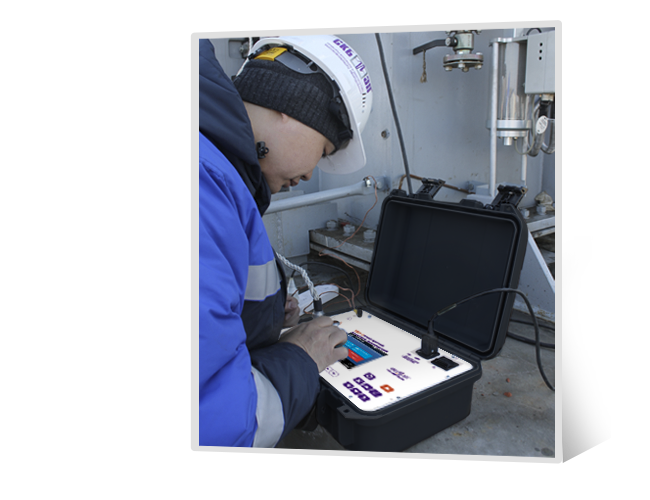

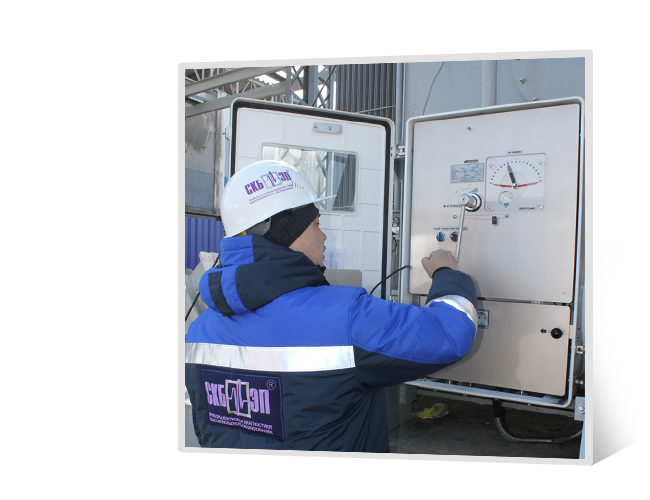

Vérification lors de la rotation d’un arbre d’entraînement par un bras en vitesse ralentie avec un affichage simultané sur le display des moments de fermeture/ouverture des contacts en degrés et en valeurs des tensions et des courants.

Lors de la mesure des paramètres des dispositifs de réglage en charge, ne sont pas nécessaires le branchement des éléments supplémentaires (par exemple, des résistances) ou la connaissance des résistances des résistances de limitation de courant du dispositif testé. Toutes les adaptations au dispositif précis de réglage en charge sont faites dans l’appareil automatiquement.

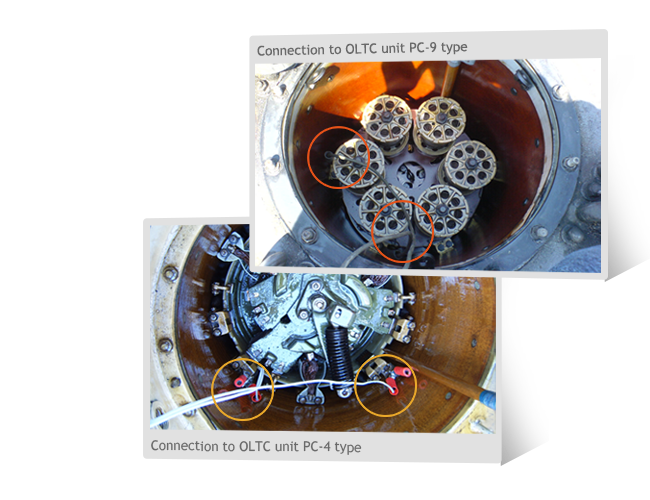

Pour faciliter le branchement à certains dispositifs de réglage en charge, l’appareil doit être doté des sondes longs spécialisés (dans ce cas, il n’est pas nécessaire de déshuiler le réservoir du contacteur).

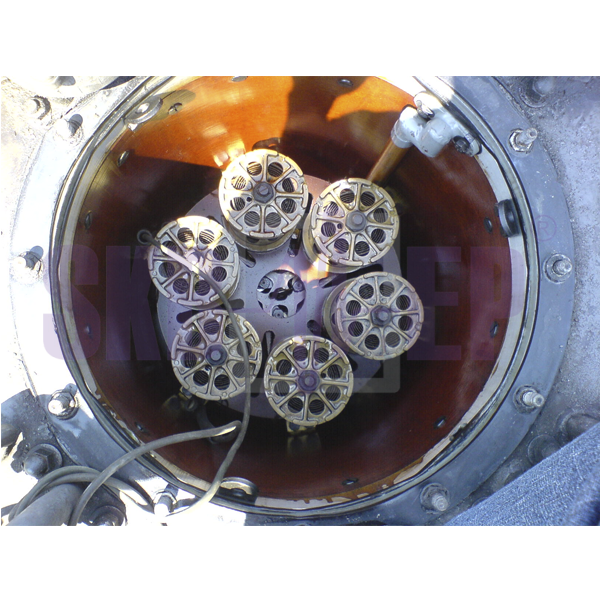

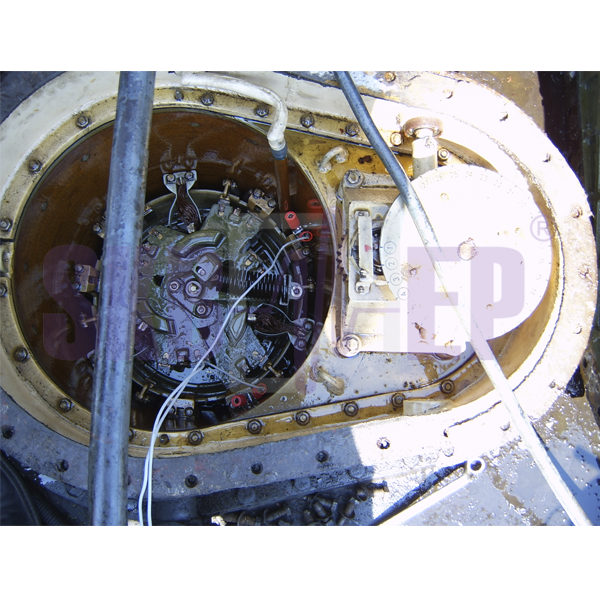

Sans les sondes de contact, le branchement au dispositif est possible à travers les bornes «crocodile» des câbles de mesure lors de déshuilement partiel du réservoir du contacteur ou lors de l’extraction du dispositif du réservoir du transformateur.

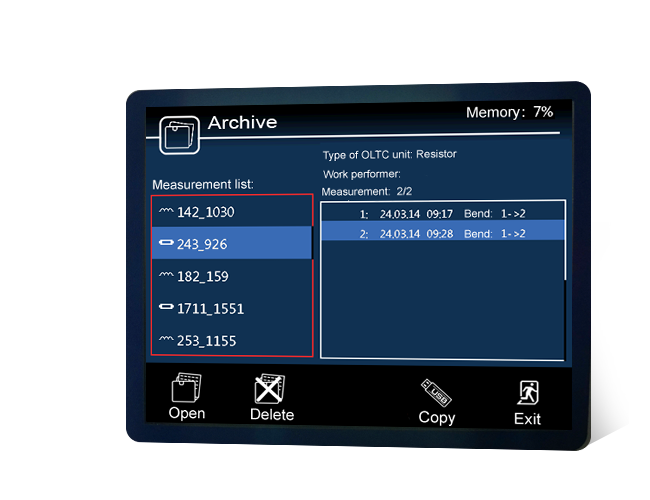

Pour pouvoir présenter les informations sous forme de diagrammes ou de tables, l’appareil est équipé par un grand display graphique en couleur, vivacité et contraste améliorés, facilitant le traitement des diagrammes.

La conservation des résultats des mesures est faite dans le mémoire énergétiquement dépendante de l’appareil, sur le support Flash externe, leur transfert vers l’ordinateur étant également possible.

En conséquence, la gestion de l’appareil étant également possible à l’aide de l’ordinateur personnel. Ce qui sert à la prise des diagrammes à partir de l’ordinateur à l’intérieur du véhicule, moyen très pratique en période hivernale.

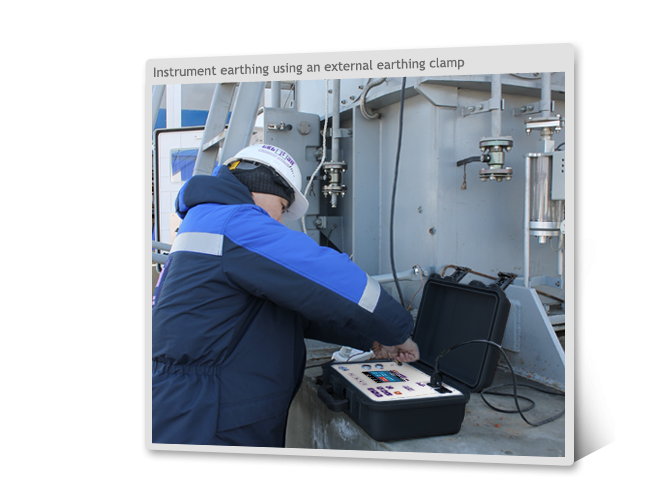

L’appareil est conforme aux exigences de la compatibilité électromagnétique, appliquées aux équipements de classe A selon le GOST Р 51522.1-2011.

L’appareil est conforme aux exigences de sécurité, appliquées aux appareils électriques de contrôle et mesure et aux équipements de laboratoire selon le GOST Р 52319-2005.

  PKR PKR-2M
Mode de réalisation de la vérification des dispositifs de réglage en charge Avec démontage Avec démontage et sans démontage *
Alimentation d’accumulateur incorporée absente présente (temps du fonctionnement de 2 à 16 heures)

* Mode de «Vérification sans démontage des dispositifs RST» sert à la vérification et au diagnostic de l’état des dispositifs RST aux résistances de limitation de courant sans ouverture du couvercle du réservoir des contacteurs. Ce mode est basé sur la méthode DRM, et consiste en mesure de l’intensité de courant à travers l’enroulement comportant un dispositif RST.

Les utilisateurs de l’appareil PKR-2 peuvent aussi exercer le diagnostic sans démontage du dispositif RST (test DRM): il leur faut déposer une commande au fabricant au sujet de l’activation de ce mode. Outre cela, pour ce diagnostic il faut commander l’un des câbles de court circuit.

Caractéristiques Valeur
Gamme de mesures des intervalles de temps, s 0,01 ÷ 1200
Limites de l'erreur absolue principale admissible de mesure des intervalles de temps, s ±(3+tx)×10-4
Pouvoir de définition de la mesure des intervalles de temps, ms ±0,1
Plage des mesures des mouvements angulaires par le capteur, degrés 2 ÷ 360
Erreur absolue de la mesure des mouvements angulaires, degrés ±0,56
Gamme de mesures de l'intensité du courant continu, A 1 ÷ 4
Limite de l'erreur relative principale admissible de mesure de l'intensité du courant continu, % ±2
Gamme de mesures de la tension électrique du courant continu, V 1 ÷ 20
Erreur relative principale de mesure de la tension du courant continu, % ±5
Gamme de mesures de la résistance diélectrique en courant continu, Ω 1 ÷ 20
Limite de l'erreur relative admise principale de mesure de la résistance diélectrique en courant continu, % ±5
Pas de discrétisation de mesure de la résistance par canal, kHz 10 ±0,1
Temps max d'enregistrement, min 20
Type du canal de transfert des données USB, USB host
Puissance consommée en mode d’attente du démarrage au plus, W 15
Puissance consommée en mode des mesures au plus, W 150
Plage de la température de l’air ambiant lors de l’exploitation de l’appareil, °С -20 ÷ +40
Degré de la protection de la boite de mesure contre l’environnement dans la position de transport IP64
Degré de la protection de la boite de mesure contre l’environnement dans la position de travail à couvercle ouvert IP20
Masse de la boîte de mesure de l’appareil au plus, kg 5,1
Côtes d’encombrement du corps de l’appareil, mm 360×290×165
Langue de l'interface Anglais
Langue du manuel d’utilisation Anglais
Période intercalibrage 3 ans

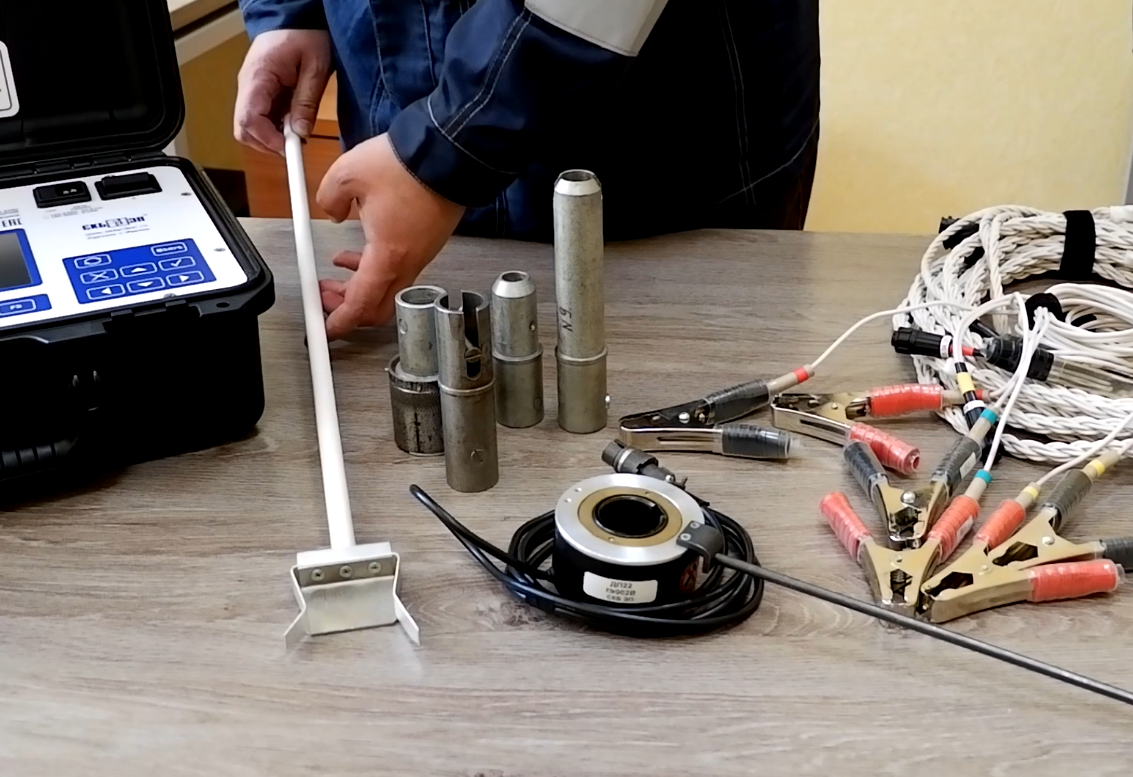

Équipement standard

Photo Item, Index Application

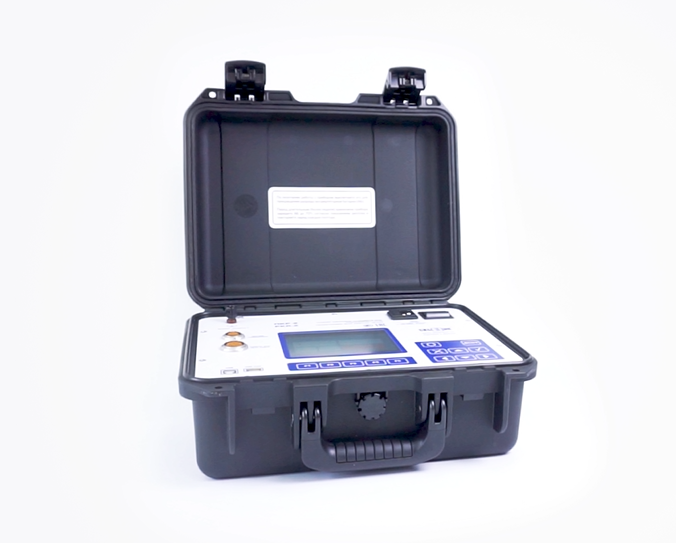

Boîte de mesure PKR-2
  • Boîte de mesure PKR-2
  • 035.00.00.000
  • Boîte de mesure PKR-2
  • 035.00.00.000

Appareil et documentation d’accompagnement : certificat sur le calibrage, manuel d’exploitation, formulaire, méthodes de prise des mesures, logiciel pour l’ordinateur.

Câble de mesure
  • Câble de mesure
  • 035.34.00.000
    035.34.00.000-01
    035.34.00.000-02
    035.39.00.000
  • Câble de mesure
  • 035.34.00.000
    035.34.00.000-01
    035.34.00.000-02
    035.39.00.000

La longueur du câble de mesure avec un connecteur est de 8 m, la longueur de chaque câble avec une pince est de 1,5 m. Pince jusqu’à 30 mm.

Lors de la méthode du diagnostic avec démontage pour branchement aux contacts du dispositif RST du transformateur à l’intérieur du reservoir, ainsi que lors de la méthode du diagnostic sans démontage (test DRM) pour branchement aux entrées des transformateurs jusqu'à 220 kV inclus.

Pour branchement aux entrées des transformateurs de plus de 220 kV et des autotransformateurs, il faut commander un autre type de câbles avec pinces 035.38.00.000 liées par connexion 035.39.00.000.

Capteur du déplacement angulaire DP22
  • Capteur du déplacement angulaire DP22
  • 035.26.00.000
  • Capteur du déplacement angulaire DP22
  • 035.26.00.000

Capteur sert à la mesure de l’angle de rotation et du nombre de rotations de l’arbre du dispositif RST. Plage des mesures de l’angle 0÷360º. Il faut choisir un axe nécessaire.

Sergent
  • Sergent
  • 035.30.00.000
  • Sergent
  • 035.30.00.000

Pour fixation du capteur du capteur DP22 sur un entraînement du dispositif RST.

Bras
  • Bras
  • 028.25.02.000
  • Bras
  • 028.25.02.000

Pour la fixation du serrement magnétique. Bras de rotation de l’arbre RST. Utilisation commune avec les axes N°N°1 - 13 de la composition supplémentaire.

Axe N°10 avec une douille
  • Axe N°10 avec une douille
  • 035.25.00.000
    028.25.01.008
  • Axe N°10 avec une douille
  • 035.25.00.000
    028.25.01.008

Composition standard de l’appareil comprend Axe N°10 pour les entraînements des dispositifs RST type MZ-4.1; M3.2; M3-4. Pour l’entraînement ПДП-4У utilisation commune avec une douille. Pour d’autres entraînements de l’axe dans la table de composition supplémentaire - voir ci-bas.

Câble de réseau
  • Câble de réseau
  • 018.09.00.000
  • Câble de réseau
  • 018.09.00.000

Pour branchement de l’appareil au réseau d’alimentation. Plage de température -15 ÷ +45 ºС. Longueur 2 m.

Fil de court circuit
  • Fil de court circuit
  • 010.01.00.000
  • Fil de court circuit
  • 010.01.00.000

Pour mise à la terre du corps de l’appareil. Au bout le sergent et le nez à vis. Longueur 2 m.

Coupe-circuits ВП2Б-1В-2А (2 pièces)
  • Coupe-circuits ВП2Б-1В-2А (2 pièces)
  • Coupe-circuits ВП2Б-1В-2А (2 pièces)

Pour protection de la source d’alimentation.

Sac pour le transport des câbles et des composants
  • Sac pour le transport des câbles et des composants
  • 126.06.00.000
  • Sac pour le transport des câbles et des composants
  • 126.06.00.000

Équipement supplémentaire (sur commande)

Photo Item, Index Application
Axes de fixation du capteur DP22 sur l’arbre de sortie
  • Axes de fixation du capteur DP22 sur l’arbre de sortie
  • Axes de fixation du capteur DP22 sur l’arbre de sortie

  • Axe N°1 - pour les entraînements RST type BUL (035.25.01.000);
  • Axe N°2 - pour les entraînements RST type ПДП, МА-1, МАК-1 (035.25.02.000);
  • Axe N°3 - pour les entraînements RST type ПДП, МА-1, МАК-1 (035.25.03.000);
  • Axe N°4 - pour les entraînements RST type ПДП, МА-1, МАК-1 (035.25.04.000);
  • Axe N°6 - pour les entraînements RST type ПДП-4У. Entraînement manuel (035.25.06.000);
  • Axe N°9 - pour les entraînements RST type ПДП-4У. Entraînement électrique (035.25.09.000);
  • Axe N°7 - pour les entraînements RST type MZ-4.1, MZ-4.4 Entraînement électrique (035.25.07.000);
  • Axe N°8 - pour les entraînements RST type MZ-4.1, MZ-4.4. Entraînement manuel (035.25.08.000);
  • Axe N°11 - pour les entraînements RST type CMA-7 (SMS-Chine), ED 100/200 S, ED 100/200 S (MR-Allemagne). Entraînement manuel (035.25.11.000);
  • Axe N°12 - pour les entraînements RST type CMA-7 (SMS-Chine), ED 100/200 S, ED 100/200 S (MR-Allemagne). Entraînement électrique (035.25.12.000);
  • Axe N°13 - pour les entraînements RST type VAKUTAP de la société МR (035.25.13.000);

Kit des sondes de contact avec un sac spécial
  • Kit des sondes de contact avec un sac spécial
  • 035.41.00.000
  • Kit des sondes de contact avec un sac spécial
  • 035.41.00.000

Des sondes préfabriquées 7 x 1,7 m (le diamètre de chaque sonde est de 9 mm) pour la connection aux contacts du changeur de prises en charge dans le diagnostic direct. Les pointes de contact amovibles sont disponibles en deux versions: pointue sous forme conique et sous la forme d'une poignée à ressort.

Les sondes peuvent être commandées avec un sac spécial pour le stockage et le transport confortables.

Barre - manipulateur
  • Barre - manipulateur
  • 110.41.00.000
    110.41.00.000-01
    110.41.00.000-02
  • Barre - manipulateur
  • 110.41.00.000
    110.41.00.000-01
    110.41.00.000-02

Barre - manipulateur est destiné à la connexion des câbles de mesure de couvercle du réservoir du transformateur de puissance jusqu’à 220 kV, sans utilisation des échelles et releveurs. Dans la composition une barre avec les contacts de courant et potentiels connectés par un plateau de mesure. Le plateau à partir de terre/ de couvercle du réservoir est connecté aux câbles de mesure.

  • Barre - manipulateur pour les équipements jusqu’à 35 kV (longueur 2,2 m);
  • Barre - manipulateur pour les équipements jusqu’à 110 kV (longueur 3,7 m);
  • Barre - manipulateur pour les équipements jusqu’à 220kV (longueur 5,1 m).

Câble USB 2.0 A-B
  • Câble USB 2.0 A-B
  • Câble USB 2.0 A-B

Pour le branchement de l’appareil à l’ordinateur (longueur 1,8 m).

Control instrument of OLTC transformers PKR-2
  • Open Original

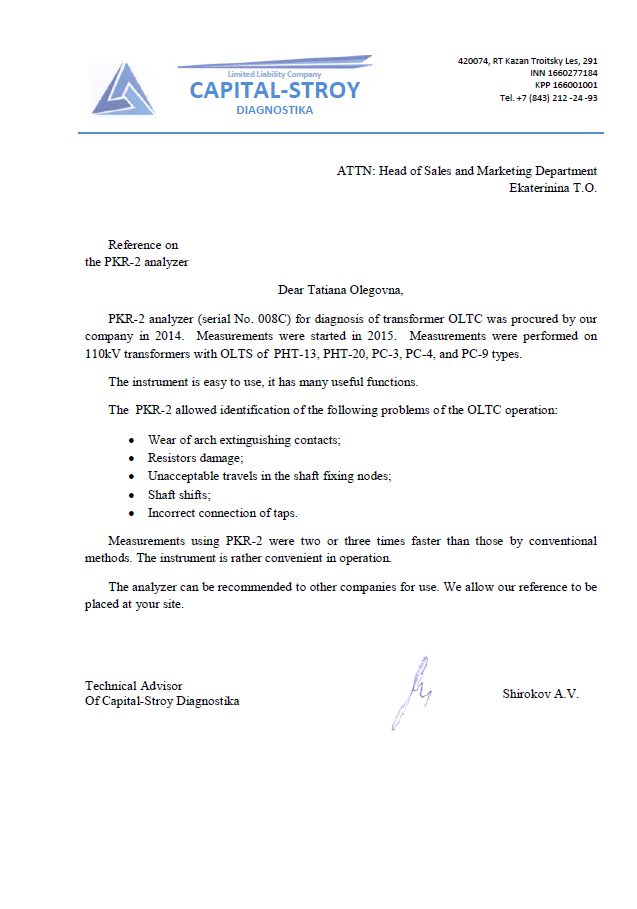

    De l’OOO «Kapital-Stroy» Diagnostic»
