电力变压器中有载分接开关OLTC的诊断

根据电气行业领先的工程公司之一（国家对区域发电厂和电网的组织和合理化的信任）的数据，35-750 kV变压器故障中有13.5%是由有载分接开关引起的。“Krasnoyarskenergo” - PJSC“西伯利亚IDGC”的分支机构的研究表明，超过23%的35 kV变压器损坏与有载分接开关故障有关。

有载分接开关损坏的原因之一是接触器和开关装置的操作紊乱，接触器的触点燃烧，关闭开关机构卡住，钢零件和纸胶木轴的机械强度损失。

为了识别有载分接电路故障的根源并实现诊断过程的自动化，SKB EP公司推出了 2种专门的诊断仪器: PKR-2M和PKR-2，其基本功能是能够使用可拆卸和不可拆卸（DRM）方法生成接触器的波形图，并同时记录三相的周期图。测试结果以图形或表格形式显示。

毫欧姆表 MIKO-9A 和 MIKO-8M（A） 配备了使用 DRM 方法进行有载分接开关诊断的附加模式。这些仪器设计用于测量电感物体中的电阻，但在这个应用方向上，可以使用不可拆卸的DRM方法进行逐相有载分接开关诊断，结果以波形图的形式显示。

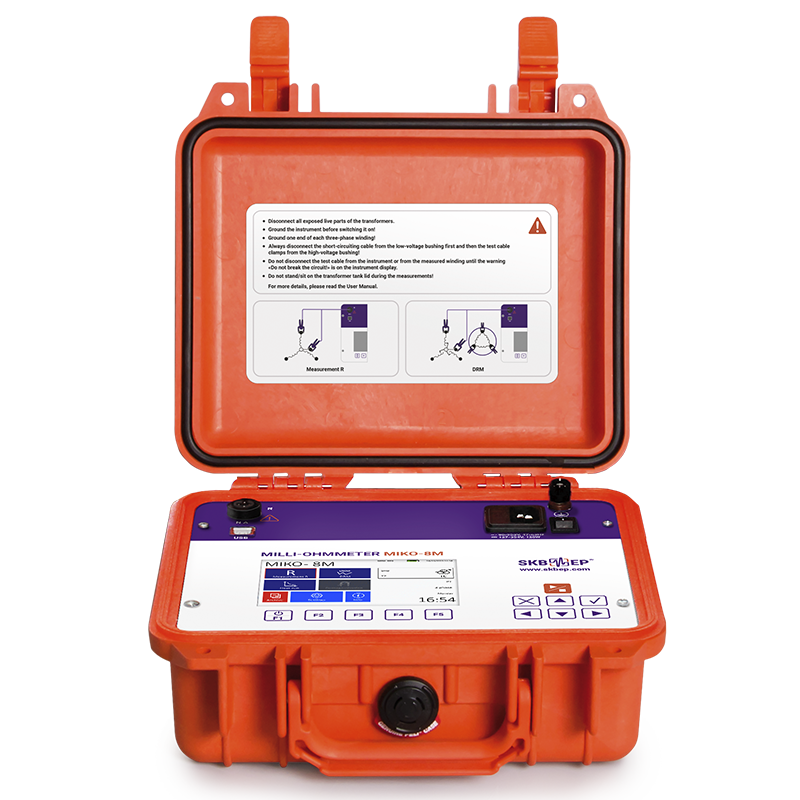

MIKO-8M(A)

电感和非电感电路中的电阻测量，范围为 1 μΩ - 10 kΩ，测试电流高达 10 A

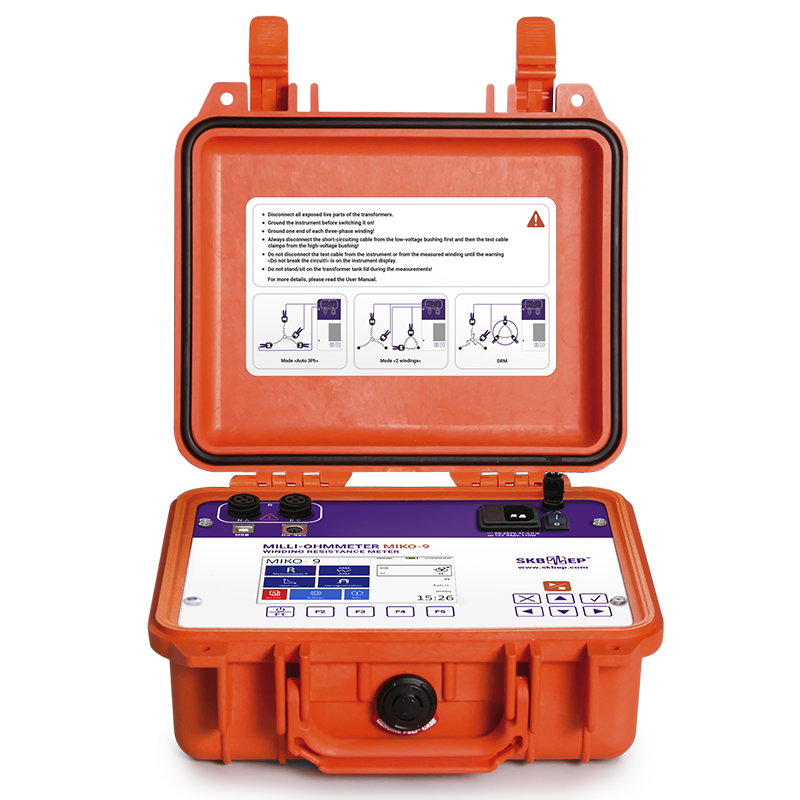

MIKO-9(A)

电感和非电感电路中的电阻测量范围为 1 μΩ - 30 kΩ，测试电流高达 10 A

PKR-2

可拆卸方法控制所有类型的有载分接开关OLTC设备的技术状态

PKR-2M

可拆卸和不可拆卸来控制所有类型的有载分接开关OLTC设备的技术状态
方法（DRM模式）

绝缘操纵杆

用于将仪器的测试电缆连接到设备的套管上，距离地面/罐盖5米的高度，而无需使用梯子/高架工作平台
