Tige-manipulateur

Disponible en trois tailles qui couvrent les hauteurs d'application dans les installations électriques jusqu'à 220 kV

More

Exigences de sécurité et recommandations

More

Maintenance et service

More

Travailler avec des appareils de surveillance de disjoncteur haute tension

More

Travailler avec des microohmmètres et des micromillikilohmmètres

More

Travailler avec des milliohmmètres

More

Travailler avec des dispositifs de commande pour les changeurs de prises en charge des transformateurs de puissance

More

Conditions météorologiques

More

Simplicité, disponibilité et commodité de travailler avec le produit

More

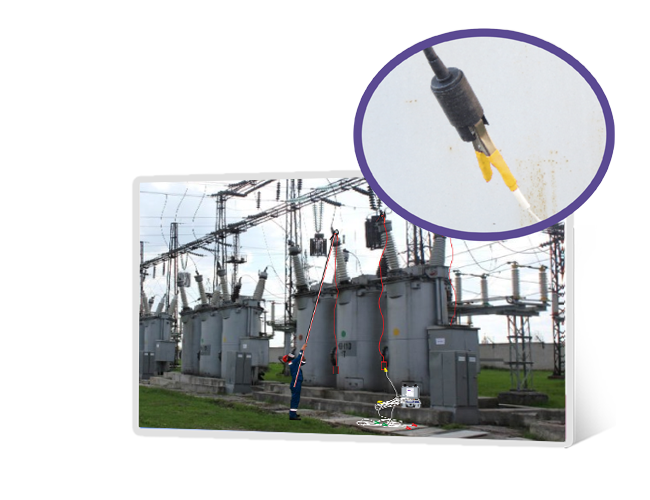

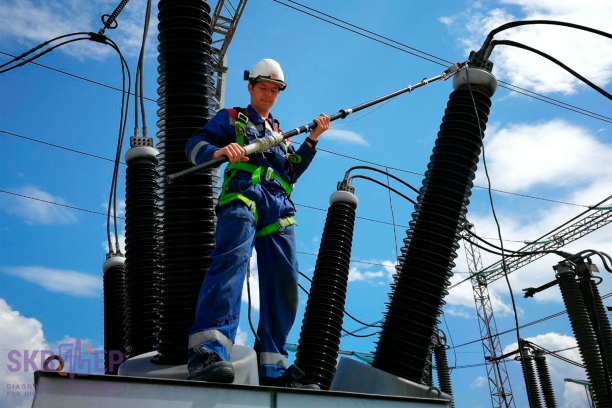

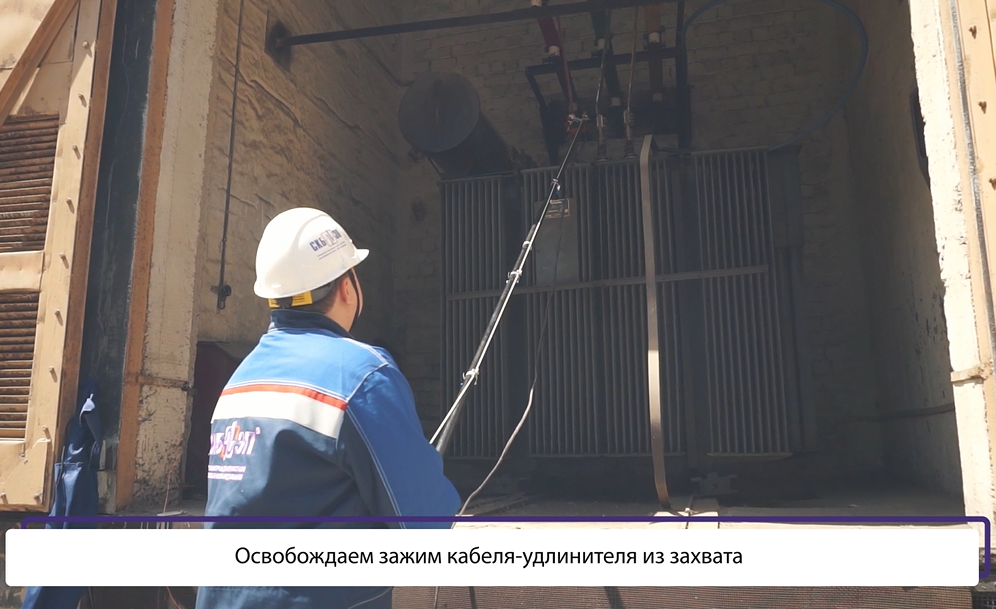

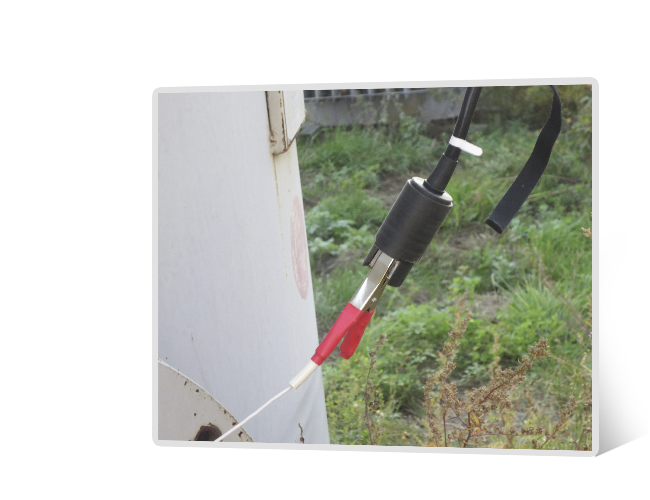

Tige - manipulateur est un dispositif supplémentaire auxiliaire pour connecter les pinces des câbles de mesure de divers instruments de mesure aux entrées des équipements haute tension déconnectés d'une hauteur allant jusqu'à 5 m du sol / du couvercle du réservoir, sans l'utilisation de échelles/ascenseurs.

Applications:

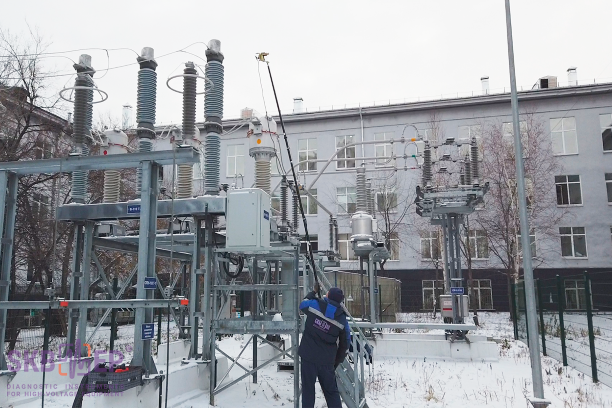

  • disjoncteur haute tension de divers types;
  • sectionneurs, séparateurs et courts-circuits;
  • gaines de bus haute tension;
  • transformateurs de puissance, autotransformateurs, réacteurs électriques.
Le manipulateur est un appareil auxiliaire pour divers instruments de mesure, qui, comme ces appareils, ne peut être utilisé que sur des équipements électriques déconnectés de la haute tension.

Lorsque vous travaillez avec le produit, vous devez être prudent lorsque vous approchez les éléments du produit de pièces d'équipement haute tension qui sont sous haute tension. Il est nécessaire de respecter les distances autorisées conformément aux «Règles de protection du travail pour l'exploitation des installations électriques». Pour travailler avec le produit, le personnel électrique est autorisé, certifié pour au moins le groupe III en sécurité électrique, avec au moins une formation professionnelle secondaire dans le domaine de l'électrotechnique. Des instructions complètes pour travailler en toute sécurité avec la barre de manipulation sont indiquées dans le passeport de l'appareil.

La barre de manipulation n’est nécessite pas de conformité avec les GOST et la certification. Les instructions pour travailler en toute sécurité avec la barre de manipulation sont spécifiées dans le passeport de l'appareil. Le produit ne nécessite pas d'étalonnage ou de vérification, la maintenance consiste en une inspection périodique des dommages:

  • Une tige endommagée (éclats, fissures) doit être remplacée.
  • Le reste des éléments (en fonction des dommages) peut être réparé sur place.

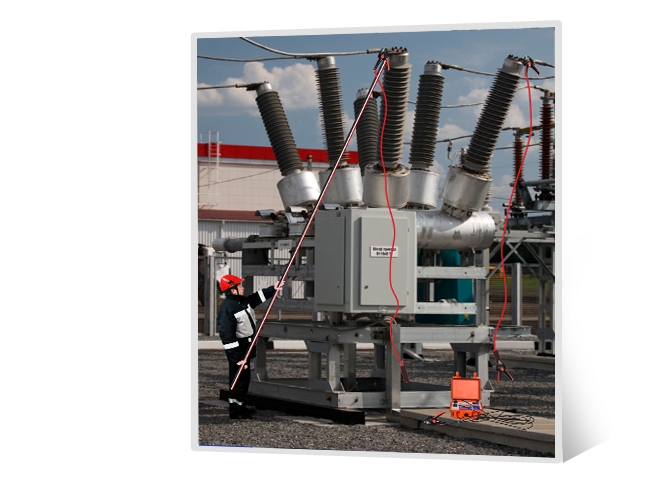

Dans le cas d'équipements supplémentaires de dispositifs de commande pour disjoncteur haute tension PKV/M7, PKV/U3.1 et PKV/U3.0, la barre de manipulation sera indispensable pour connecter facilement les câbles des pôles de l'instrument depuis le sol/du couvercle du réservoir aux entrées de commutation sans utiliser d'échelles ni d'ascenseurs, pour la mesure ultérieure des caractéristiques de temps, de course et de vitesse. Pour un travail pratique, nous recommandons un jeu de 6 câbles d'extension SKB010.41.08.000. Ensemble standard 2 pcs.
La barre de manipulation est recommandée pour le fonctionnement en commun avec les microohmmètres MIKO-1, MIKO-21 et micromillikiloohmmeter MIKO-2.3 pour connecter les câbles de mesure des appareils depuis le sol / du couvercle du réservoir aux entrées des interrupteurs haute tension, ainsi que structurels. éléments de sectionneurs haute tension et de sectionneurs de terre sans utilisation d'échelles et de palans pour mesurer la résistance électrique transitoire. Pour un travail pratique, nous recommandons un jeu de 2 ou 6 pièces de rallonges SKB010.41.08.000. Standard 2 pièces

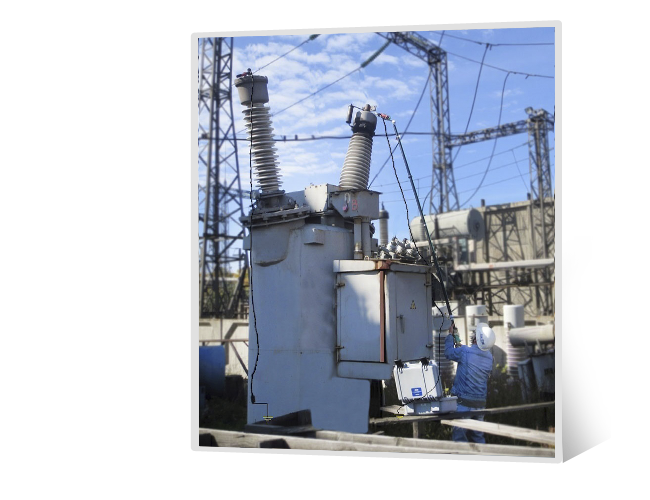

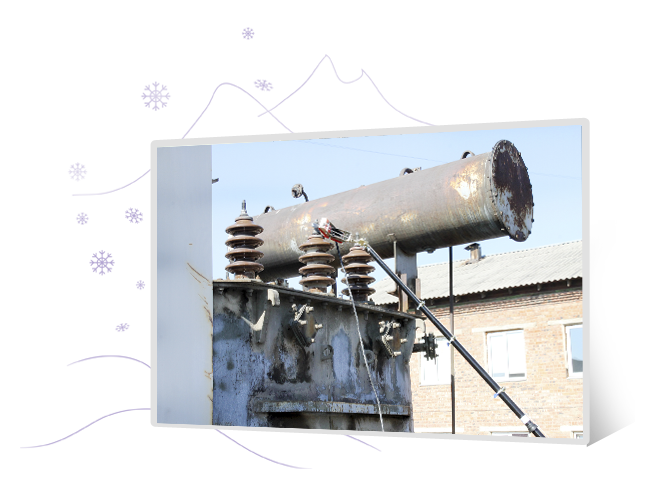

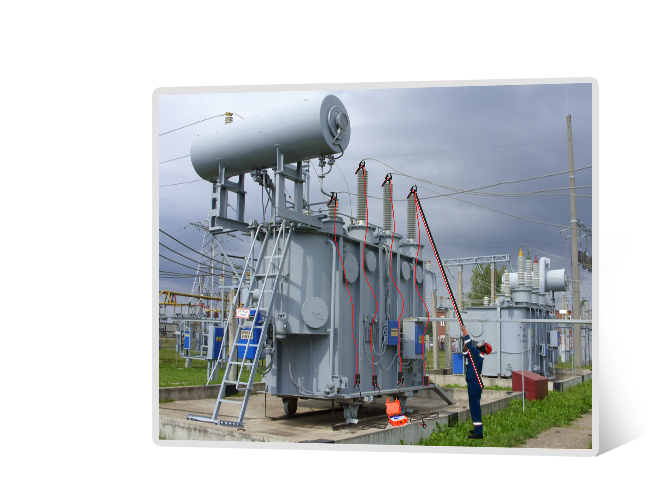

Si les spécialistes utilisent dans leur travail ou envisagent uniquement d'acheter des milliohmmètres MIKO-7M(A), MIKO-8M(A) ou MIKO-9A, alors la barre de manipulation sera un assistant indispensable pour connexion de câbles de mesure d'appareils depuis le couvercle du réservoir d'un transformateur de puissance jusqu'à 220 kV à des enroulements haute tension sans utiliser d'échelles et d'ascenseurs pour mesurer la résistance électrique active, ainsi que pour la démagnétisation. Pour un travail pratique, nous recommandons un jeu de 4 ou 6 pièces de rallonges SKB010.41.08.000. Standard 2 pièces

En travaillant avec des appareils spécialisés pour la surveillance des changeurs de prises en charge des transformateurs de puissance PKR-2 et PKR-2M, les spécialistes pourront utilizer.

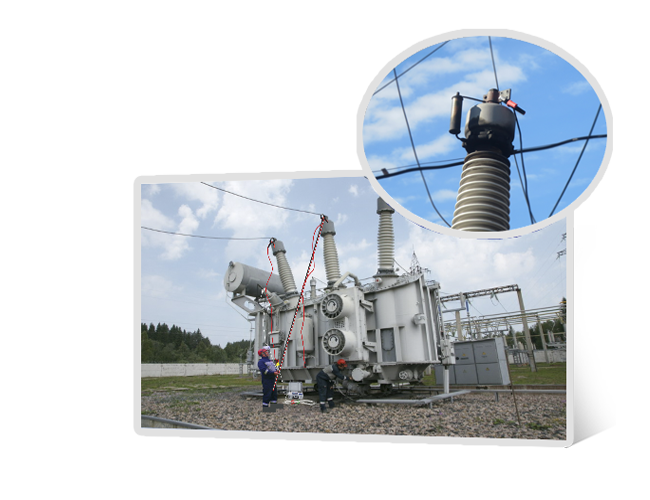

Une tige pour connecter les câbles de mesure du couvercle du réservoir d'un transformateur de puissance jusqu'à 220 kV sans utiliser d'échelles et d'ascenseurs pour prendre des oscillogrammes et des schémas circulaires du fonctionnement du contacteur. Pour un travail pratique, nous recommandons un jeu de 2 ou 4 pièces de rallonges SKB010.41.08.000. Standard 2 pièces

Le produit sans emballage et en état de fonctionnement doit être stocké et utilisé à des températures de -15 à +45 ° C à une humidité relative allant jusqu'à 95% en l'absence d'impuretés corrosives dans l'air. Ne travaillez pas avec le produit dans des conditions de forte humidité ou de pluie.
Travailler avec une barre de manipulation ne pose pas de difficultés particulières, l'essentiel est de se conformer aux exigences de sécurité et de travailler selon la description du passeport fourni avec le produit. Le transport de la tige est aussi pratique que possible - elle est fournie dans un étui spécial et est également complétée par un sac pour les composants.
Caractéristiques Valeur
Longueur de barre -2,2 (sélectionnable par l'utilisateur), m 2.2
Longueur de barre -3,7 (sélectionnable par l'utilisateur), m 3.7
Longueur de barre -5,1 (sélectionnable par l'utilisateur), m 5.1
Longueur du câble de rallonge, m 3.3
Largeur de surface de contact, mm 25
La gorge des pinces amovibles, mm 70
Épaisseur minimale de la plaque serrée avec une pince crocodile, mm 5
Angle de rotation de la pince crocodile dans le plan horizontal, degré ± 90
Angle d'inclinaison de la pince de type "crocodile" dans le plan vertical, degré 0, 45, 90
Longueur du fil de terre, m, pas moins 3.0
Poids de la tige HM-2,2 dans l'ensemble de travail, kg 3.4
Poids de la tige HM-3,7 dans l'ensemble de travail, kg 4.0
Poids de la tige HM-5,1 dans l'ensemble de travail, kg 4.6
Температурный диапазон эксплуатации,ºС -15 +45
Service de garantie 6 mois à compter de la date d'expédition

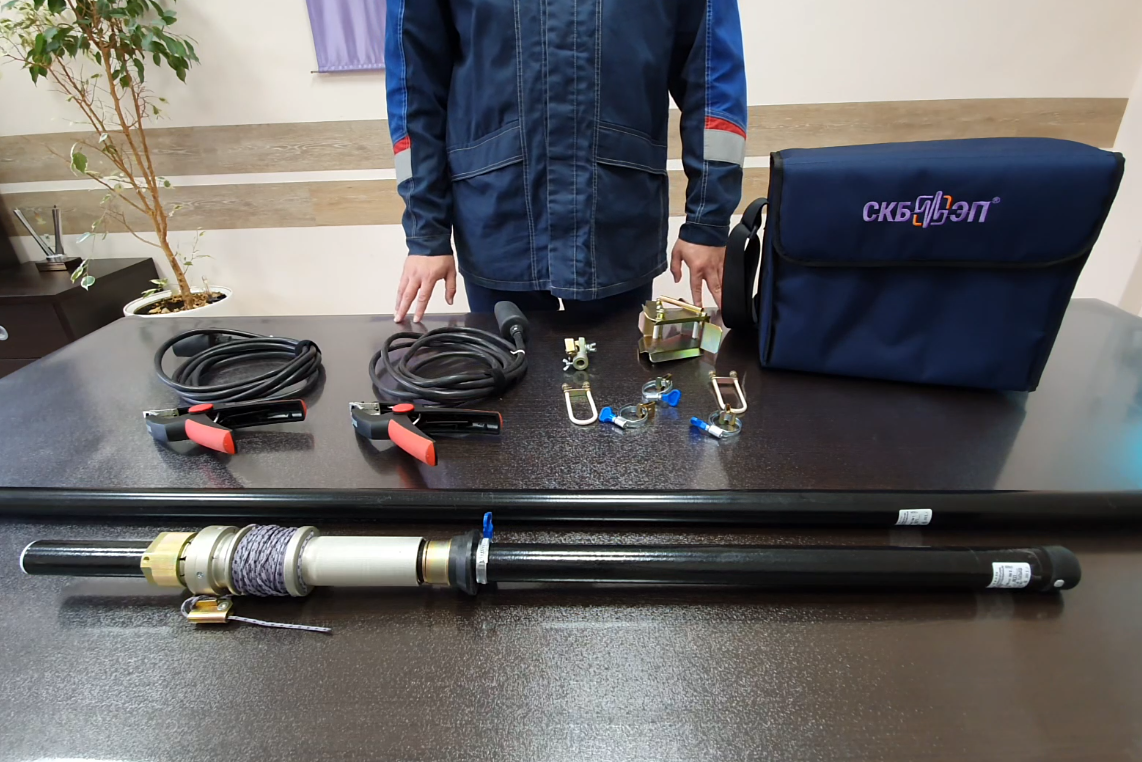

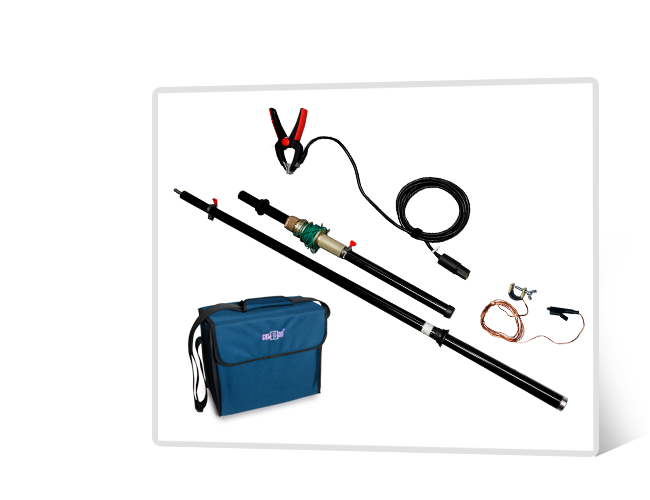

Équipement standard

Photo Item, Index Application

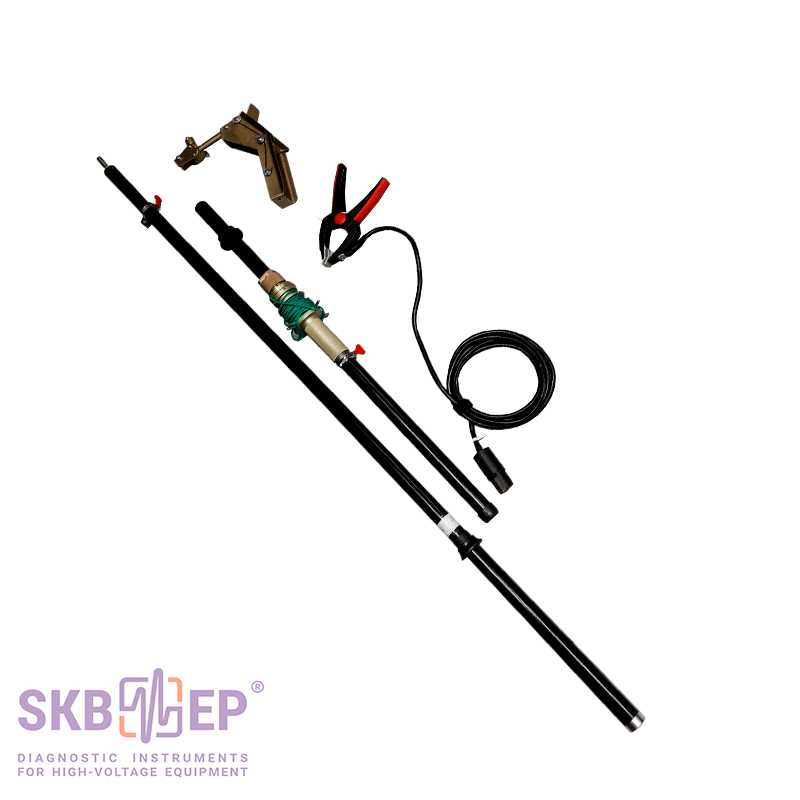

Poignée à tige avec tendeur et galet (1 pièce) Maillons supplémentaires<br>(1-3 pièces)
  • Poignée à tige avec tendeur et galet (1 pièce) Maillons supplémentaires
    (1-3 pièces)
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02
  • Poignée à tige avec tendeur et galet (1 pièce) Maillons supplémentaires
    (1-3 pièces)
  • 010.41.00.000
    010.41.00.000-01
    010.41.00.000-02

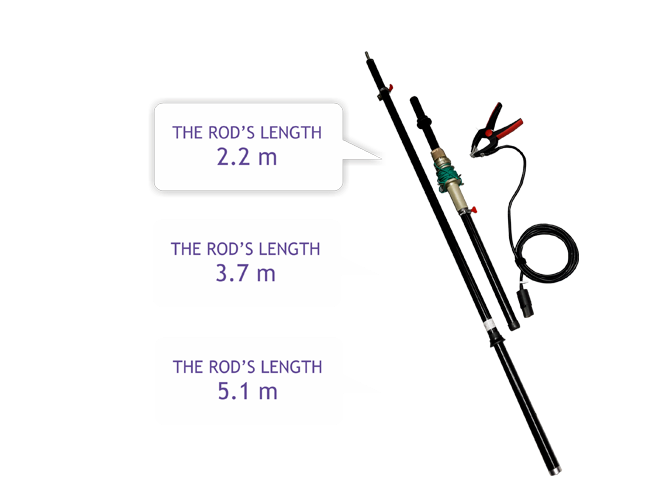

La barre de manipulation se compose d'une poignée de barre et de maillons supplémentaires dont le nombre dépend de la hauteur de votre équipement d'entrée (en option, à préciser lors de la commande) : HM-2,2 (longueur 2,2 m / poids dans un ensemble de travail - 3,4 kg) ; ShM-3,7 (longueur 3,7 m / poids dans un ensemble de travail - 4,0 kg); ShM-5.1 (longueur 5,1 m / poids dans un ensemble de travail - 4,6 kg);

Câble de rallonge (jeu de 2 pièces)
  • Câble de rallonge (jeu de 2 pièces)
  • 010.41.08.000
  • Câble de rallonge (jeu de 2 pièces)
  • 010.41.08.000

Pour le raccordement simultané à 2 entrées d'une installation haute tension. Cet ensemble est suffisant si vous travaillez avec des appareils tels que : microohmmètre MIKO-1 ou MIKO-21 ; micromillikiloohmmètre MIKO-2.3; milliohmmètre MIKO-7M(A) ou MIKO-8M(A).

Fil de terre
  • Fil de terre
  • 010.41.10.000
  • Fil de terre
  • 010.41.10.000

Pour mettre à la terre le câble d'extension pendant qu'il est soulevé pour se connecter à l'entrée.

Sac
  • Sac
  • 121.06.000.000
  • Sac
  • 121.06.000.000

Pour ranger la documentation d'accompagnement, la pince, la rallonge et le fil de terre.

Équipement supplémentaire (sur commande)

Photo Item, Index Application
Câble de rallonge (jeu de 2 pièces)
  • Câble de rallonge (jeu de 2 pièces)
  • 010.41.08.000
  • Câble de rallonge (jeu de 2 pièces)
  • 010.41.08.000

Un jeu de câbles supplémentaire au jeu standard pour le raccordement simultané à 4 entrées d'une installation haute tension. Recommandé pour : micromillikiloohmmètre MIKO-2.3 ; milliohmmètres MIKO-7M (A), MIKO-8M (A) ou MIKO-9A; dispositifs de commande pour les changeurs de prises en charge du transformateur PKR-2 ou PKR-2M.

Câble de rallonge (jeu de 4 pièces)
  • Câble de rallonge (jeu de 4 pièces)
  • 010.41.08.000
  • Câble de rallonge (jeu de 4 pièces)
  • 010.41.08.000

Un jeu de câbles supplémentaire au jeu standard pour le raccordement simultané à 6 entrées d'une installation haute tension. Recommandé pour : microohmmètres MIKO-1 ou MIKO-21 ; micromillikiloohmmètre MIKO-2.3; dispositifs de commande pour disjoncteurs haute tension PKV/M7, PKV/U3.1 et PKV/U3.0.
