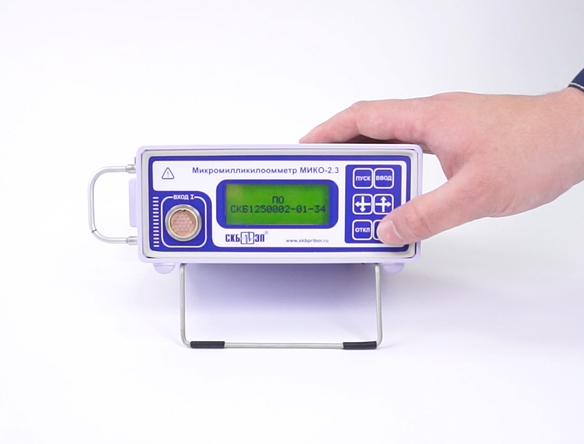

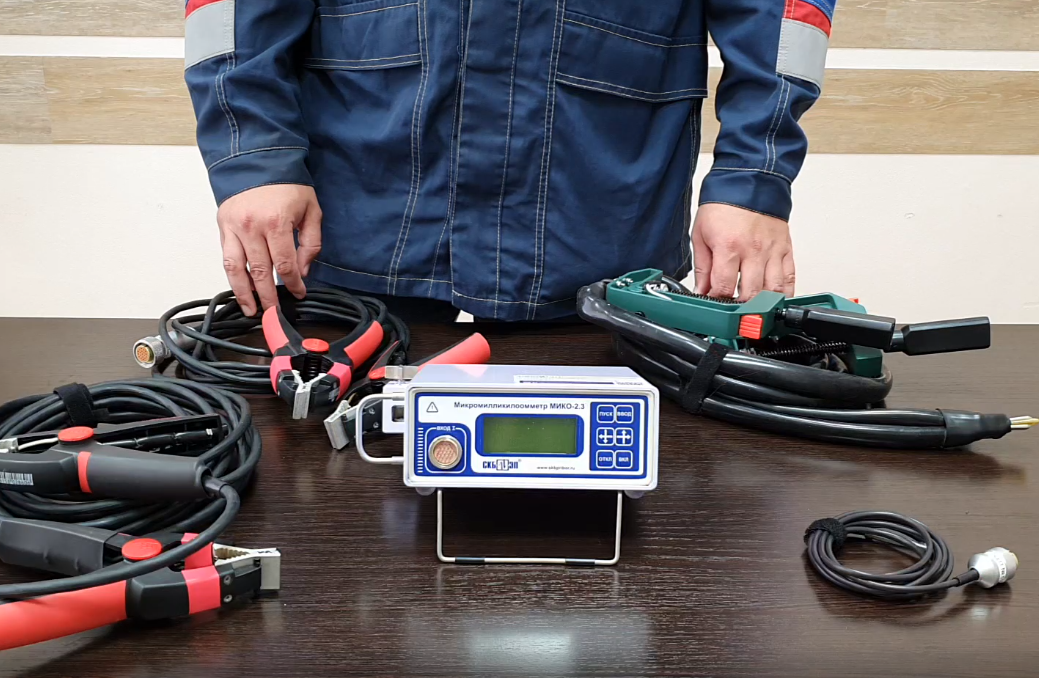

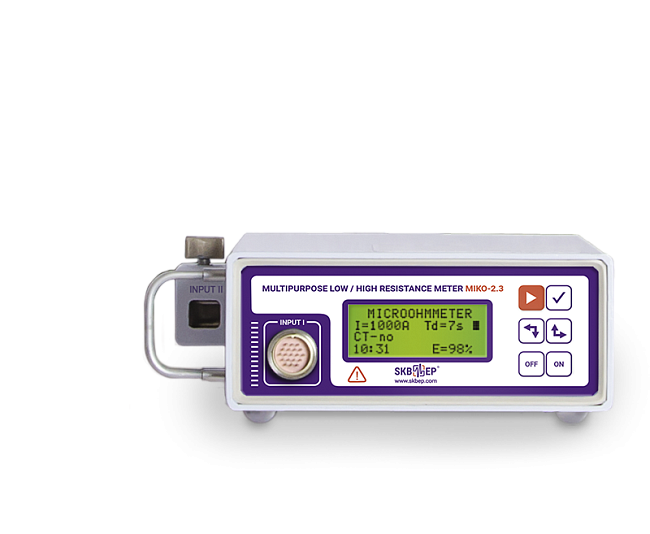

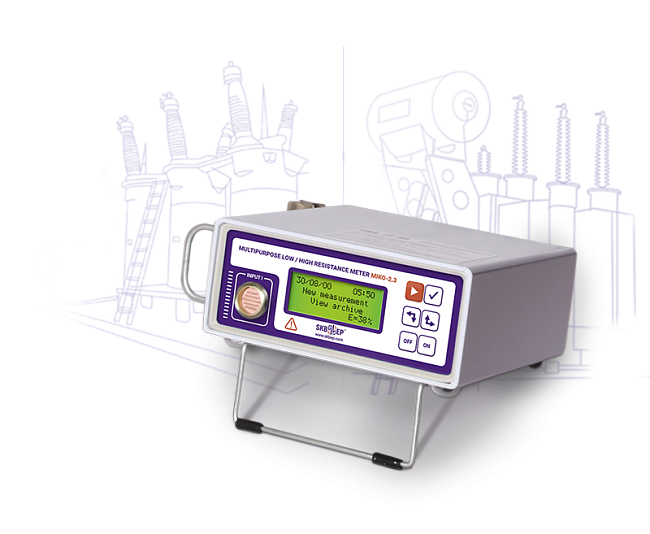

MIKO-2.2 est un mini-laboratire portatif destiné à la mesure de la résistance en équipements électrotechniques grâce aux quatres modes : micro-ohmmètre, milli-ohmmètre, kilo-ohmmètre et thermomètre

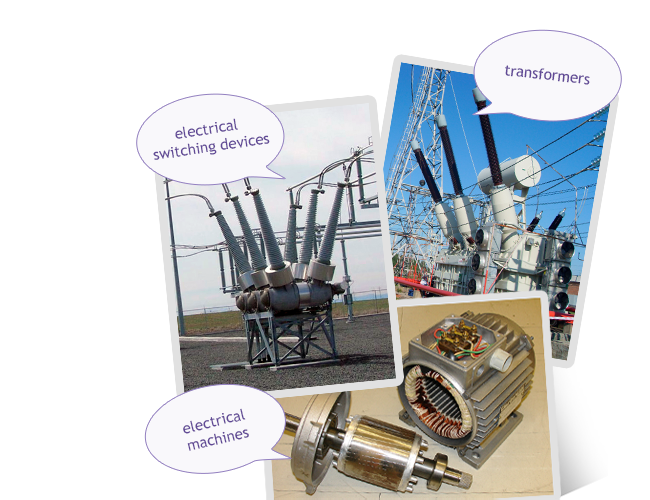

Les équipements électriques tout type (transformateurs, machines électriques et équipements électriques de commutation) demandent leurs propres moyens du diagnostic conforme, mais dans le cas de mesure de la résistance électrique au courant continu on peut utiliser un appareil universel MIKO-2.3 (voir la comparaison des appareils universels et pointus).
La plage des résistances mesurées pour les équipements énumérés est très large et se situe dans les limites de 10-5 Ω ÷ 105 Ω, et la plage de l’intensité des courants de mesure: de 10-3 à 600 A ou plus.
Par exemple, pour le contrôle du transformateur uniquement, ou de l’interrupteur uniquement, on utilise microohmmètre,milli-ohmmètre, thermomètre, et souvent kilo-ohmmètre. C'est-à-dire, il faut utiliser l’un après l’autre les trois-quatre appareils, ce qui n’est pas toujours pratique. L’augmentation du nombre des appareils augmente non seulement un coût total d’un kit, mais son poids aussi, ce qui rend compliqué le transport des équipements vers les sites lointains.
Le mode de micro-ohmmètre est destiné à la mesure de la résistance de passage des équipements de commutation et des connexions des contacts.
Outre cela, le mode de micro-ohmmètre permet de prende en considération la présence du transformateur de courant (TC) en circuit mesuré:
le sous-mode TC intégré;
le sous-mode sans TC;
le sous-mode TC intégré, C max.
Mais les principales exigences imposées aux micro-ohmètres consistent à garantir un courant de mesure élevé, capable de brûler les films oxydés qui se forment sur les contacts et qui entraînent une erreur importante lors de la mesure de la résistance.
Le MIKO-2.3 surpasse tous les micro-ohmètres d'autres producteurs grâce à son poids léger. Le MIKO-2.3, qui ne pèse que 2,7 kg, délivre un courant allant jusqu'à 1000 A* et fonctionne également à partir d'une batterie à condensateurs.
En mode micro-ohmmètre, l'appareil dispose d'une mémoire permettant de stocker 62 résultats avec les valeurs de résistance mesurées, qui est destinée à stocker, consulter, supprimer les résultats des mesures, ainsi qu'à les transférer vers un ordinateur. Pour transférer les données vers un ordinateur et gérer l'archive des mesures, on utilise un câble RS-232, un adaptateur spécial (sur commande) et le programme « MIKO archive des mesures ».
* Remarque : le courant maximal délivré par l'appareil, soit 1 000 A, est possible avec une charge maximale de la batterie et une résistance maximale de 100 μΩ. Les caractéristiques métrologiques sont confirmées pour un courant maximal de 900 A.
Le mode milli-ohmmètre est destiné à mesurer la résistance électrique au courant continu dans la plage 100 μΩ ÷ 1 kΩ dans les circuits contenant une inductance (transformateurs, électroaimants, moteurs électriques, etc.).
En outre, il prévoit deux sous-modes de mesure : la mesure de la résistance d'un enroulement monophasé et triphasé, ce qui permet d'effectuer des recalculs automatiques. Le MIKO-2.3 effectue des recalculs automatiques des résultats de mesure de la résistance d'un enroulement triphasé et affiche les données suivantes :
calcul des écarts relatifs entre les résistances des enroulements linéaires ;
conversion des résistances des enroulements linéaires connectés en triangle en résistances des enroulements de phase ;
conversion des résistances des enroulements linéaires connectés en étoile en résistances des enroulements de phase ;
conversion de la résistance de l'enroulement mesurée à la température actuelle T en résistance à la température de base Ɵ, en tenant compte du matériau de l'enroulement.
En mode milli-ohmmètre, l'appareil dispose d'une mémoire pouvant enregistrer 63 résultats avec les valeurs de résistance mesurées, qui est destinée à stocker, consulter, supprimer les résultats des mesures, ainsi qu'à les transférer vers un ordinateur. Pour transférer les données vers un PC et gérer l'archive des mesures, on utilise un câble RS-232, un adaptateur spécial (sur commande) et le programme « MIKO archive des mesures ».

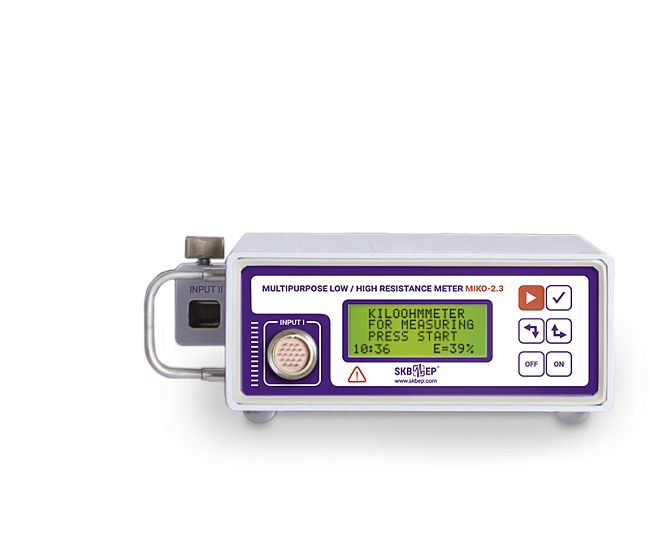

Le mode kilo-ohmmètre est destiné à mesurer les résistances des résistances de ballast, de shunt, supplémentaires et autres avec une tension induite jusqu'à 5 kV, ainsi que sans tension induite dans la plage 0,1 kΩ ÷ 300 kΩ.
It is designed for measurement of temperatures of windings, oil and air within the range of -20°C to +120°C.
L'identification de chacun des quatre modes s'effectue automatiquement lors du raccordement du câble de mesure correspondant.
La combinaison de paramètres fonctionnels et de poids et de taille (200x151x68 mm, 2,7 kg) amène MIKO-2.3 à la position de leader, et les caractéristiques ci-dessus et l'alimentation autonome garantissent une indépendance totale et une mobilité élevée de l'appareil dans une vaste zone d'un sous-station ou atelier.
La capacité de MIKO-2.3 à fournir un courant jusqu'à 1000A est due au fonctionnement avec une batterie de condenseur. La présence d'une batterie de condensateurs assure une charge complète de l'appareil de 0% à 100% en 5 minutes! Mais dans certains modes de fonctionnement de l'appareil, une décharge rapide se produit également, ce qui détermine la dépendance de MIKO-2.3 à la présence du réseau électrique. Pour éliminer cette nuance, SKB EP a développé une batterie externe de type lithium-ion moderne, qui a reçu une cote “banque d'alimentation”. La tâche principale de la banque d'alimentation pour MIKO-2.3 est de maintenir la charge de la batterie de condenseur intégrée pour augmenter le temps de fonctionnement de l'appareil et le nombre de mesures sans se connecter au réseau. Pour plus de détails.

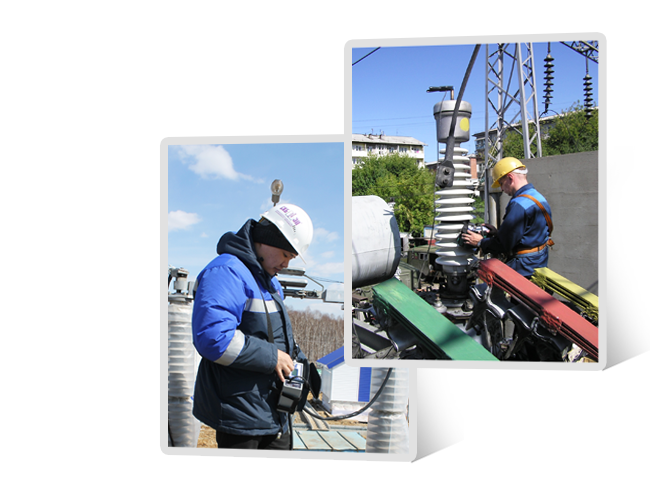

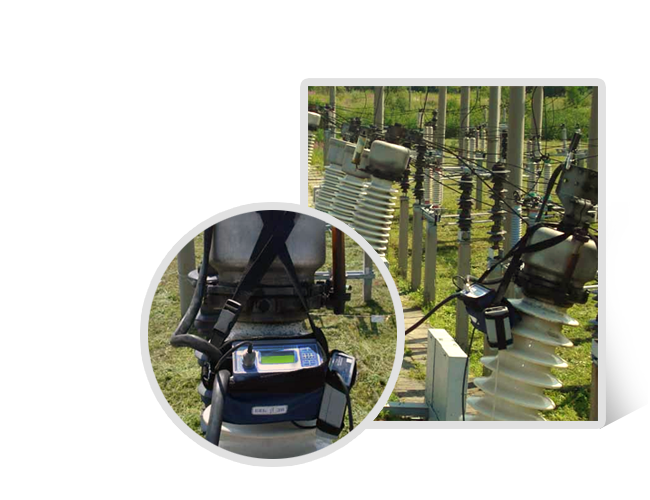

Cela est particulièrement important pour des organisations de mise en service qui sont obligées de transporter constamment de grandes masses des appareils et d'équipement sur de longues distances.
L'appareil MIKO-2.3 est facile à utiliser et à entretenir, fiable et résistant aux champs électromagnétiques.

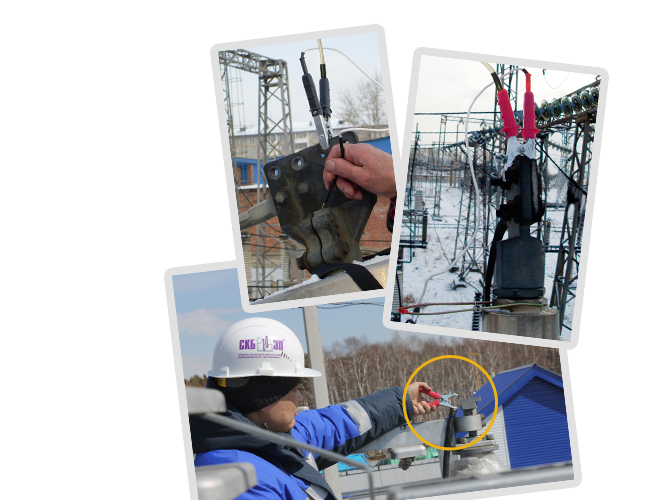

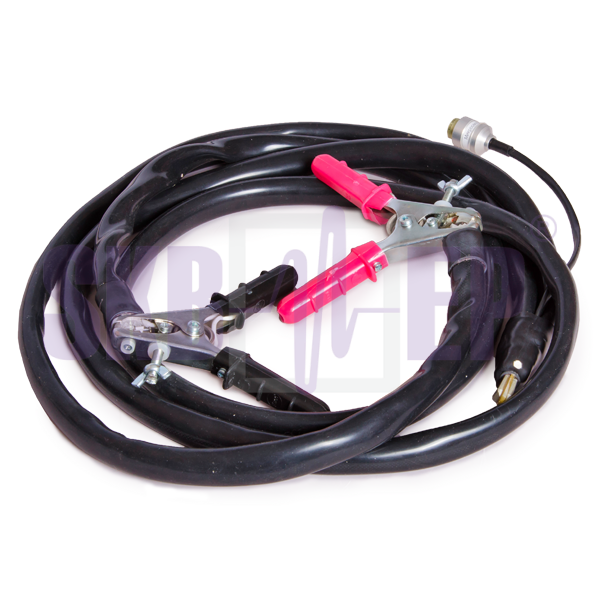

L'une des particularités de certains câbles MIKO-2.3 est leur pince de type « crocodile + serre-joint » : il s'agit d'une conception unique qui n'a pas d'équivalent chez les autres fabricants d'appareils. Cette conception permet un raccordement facile et sans erreur, éliminant les erreurs de mesure des faibles résistances et assurant un contact fiable même sur les surfaces oxydées de l'objet.
Le MIKO-2.3 est sans doute le seul à proposer un choix aussi large de câbles de mesure avec différentes caractéristiques de conception qui tiennent compte du mode de fonctionnement de l'appareil, des objets à diagnostiquer, ainsi que de la facilité d'utilisation et de fixation :

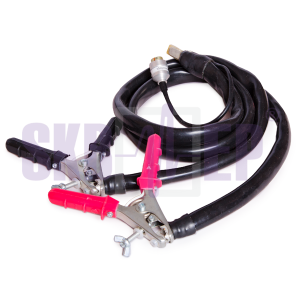

Câbles de mesure pour le mode micro-ohmmètre avec pince crocodile + pince serre-joint pour courants jusqu'à 1000 A, 900 A, 500 A et 200 A, de différentes longueurs et poids ;

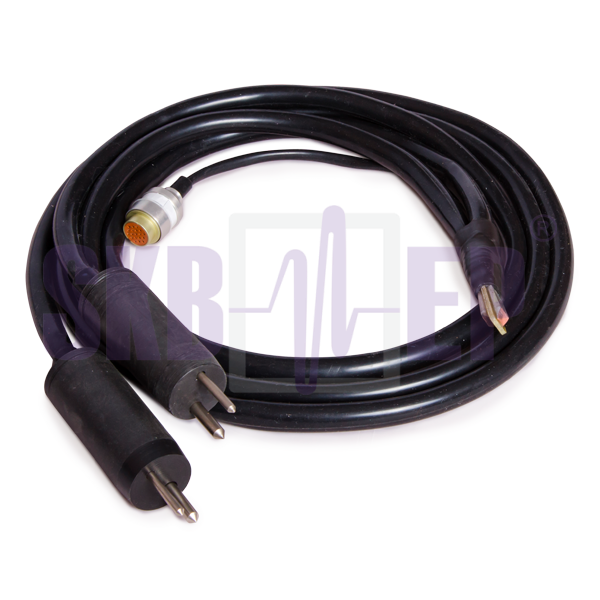

Câble de mesure pour le mode micro-ohmmètre avec deux contacts à aiguille ;
Câble de mesure pour mode micro-ohmmètre avec une pince à aiguille et une pince crocodile + serre-joint ;

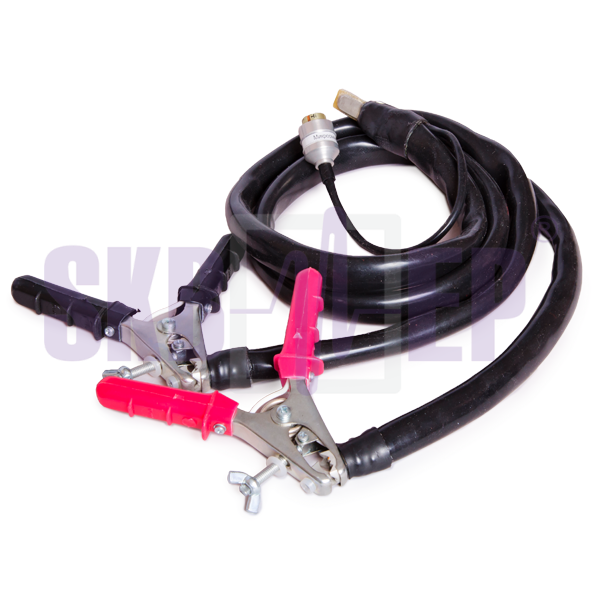

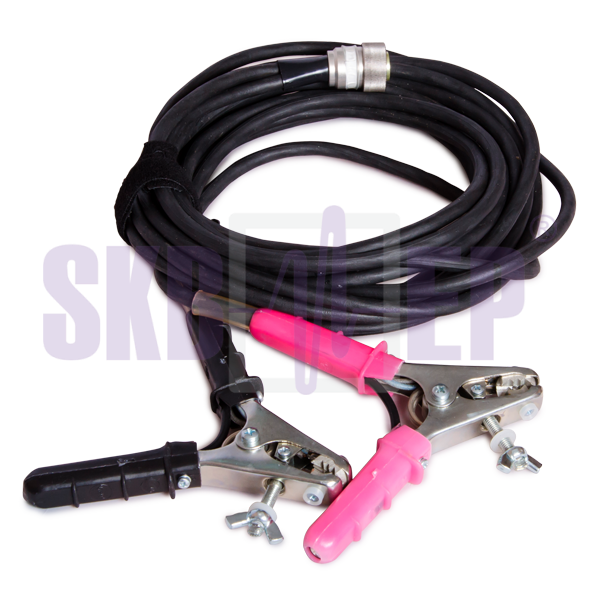

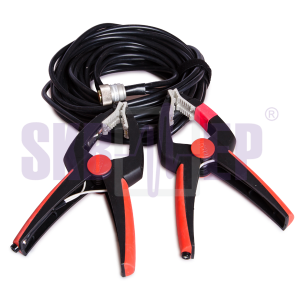

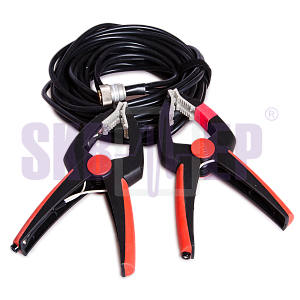

Câbles de mesure pour le mode milliohmètre avec pinces de type crocodile + pince serre-joint ou simplement crocodile pour transformateurs jusqu'à 500 kV de différentes longueurs ;

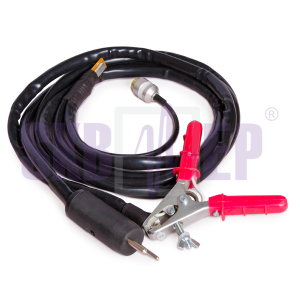

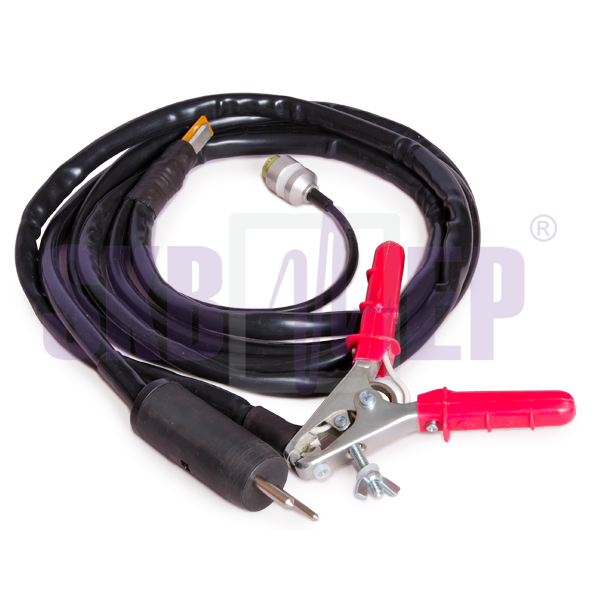

Câbles de mesure pour le mode kilo-ohmmètre avec pinces de type crocodile + pince serre-joint de différentes longueurs.
Temps d'une mesure: sous-mode "TC intégré" sous-mode "TC intégré" sous-mode "TC intégré, C max"
<2 s <30 s <20 s
Plage de résistance
100 μΩ ÷ 1 kΩ
Précision
±0,2 %
Mesure de l'intensité du courant
0,5 ÷ 5 А
Temps d'une mesure
de 10 à 900 s
Plage de résistance
0,1 kΩ ÷ 300 kΩ
Précision
±0,5 %
Temps d'une mesure
< 3 s
Plage de mesure de température
-20 ° C à +120 ° C
Précision
±1,0 °C
Alimentation (batterie intégrée)
Condenseur
Temps de charge de la batterie
5 Min
Banque d'alimentation
lithium-ion
Temps de charge ZU-2A (banque d'alimentation)
6 heures
Autonomie de ZU-2A (banque d'alimentation) en mode milliohmmètre
2,5 heures
Le nombre de mesures lorsqu'il est alimenté par 3U-2A (banque d'alimentation) en mode microohmmètre
400 pcs
Mémoire intégrée
100 mesures
Connexion à l'ordinateur
RS-232 et USB (à l'aide d'un adaptateur)
Écran graphique
Alphanumérique, 6x2,5 cm
Consommation d'énergie
<60 W
Alimentation (tension secteur)
~ 100 à 242 V, 47 à 63 Hz = 100 à 300 V
Dimensions
200x151x68 millimètre
Poids de l'appareil
2,7 kg
Protection environnementale
IP 20
Plage de température lors de l'utilisation de l'appareil
-20 ° C à +40 ° C
Période de garantie
13 Mois
Période d'étalonnage
1 an
Langue de l'interface et manuel d'utilisation
Anglais/Russe
Équipement standard
Référence
Application
Boîte de mesure MIKO-2.3
025.01.00.000
Boîte de mesure MIKO-2.3
025.01.00.000
Appareil et documentation d’accompagnement: certificat sur le calibrage, manuel d’exploitation, formulaire.
Banque d'alimentation 3U-1А
023.20.00.000
Banque d'alimentation 3U-1А
023.20.00.000
Pour recharge de l’accumulateur de condensateur intégré de l’appareil lors de la mesure de la résistance aux équipements électriques.

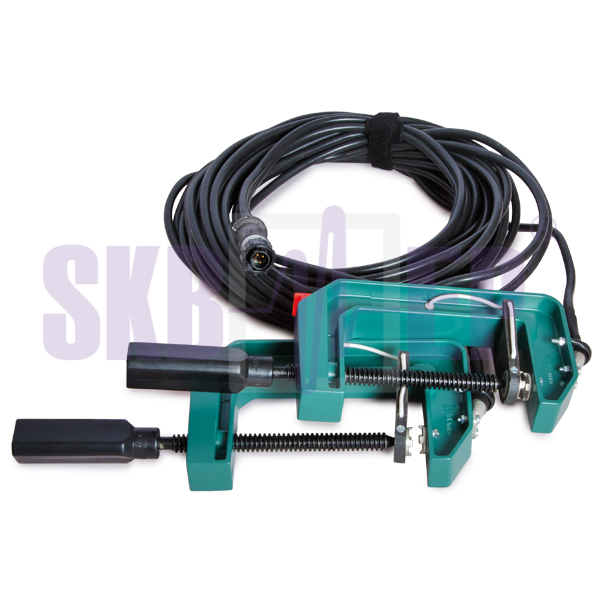

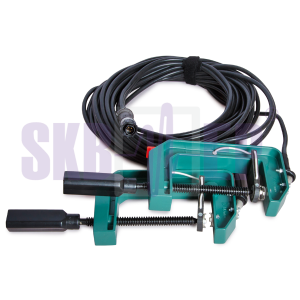

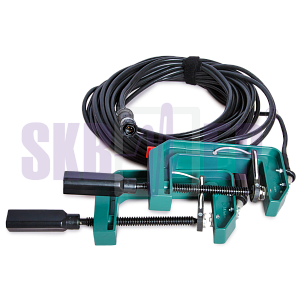

Câble de mesure du micro-ohmmètre К162
023.02.00.000-01
Câble de mesure du micro-ohmmètre К162
023.02.00.000-01
Courant jusqu’à 900А. Pince de type serre-joint jusqu’à 80 mm. Longueur 2,3 m. + 1,1 m.

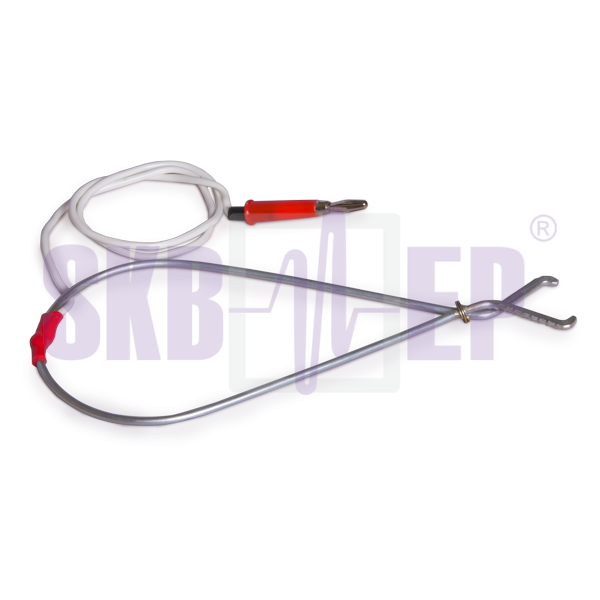

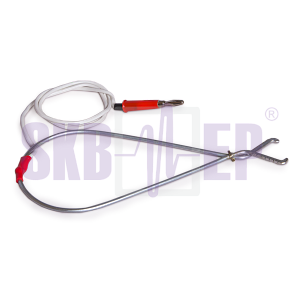

Contact potentiel à ressort (noir et rouge)
023.21.00.000/-01
Contact potentiel à ressort (noir et rouge)
023.21.00.000/-01
Pour branchement à l’aiguille d’entrée. Font partie de la composition pour câble de mesure К162.
Contact à broche potentiel (noir et rouge)
023.22.00.000/-01
Contact à broche potentiel (noir et rouge)
023.22.00.000/-01
Pour branchement à l’aiguille d’entrée. Font partie de la composition pour câble de mesure К162.

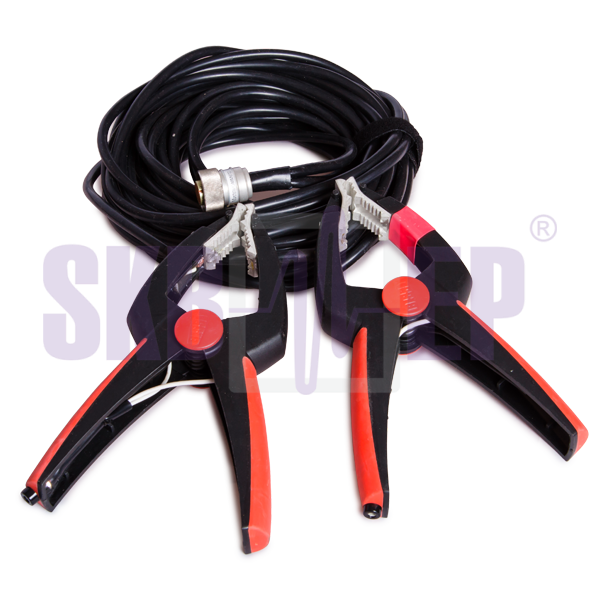

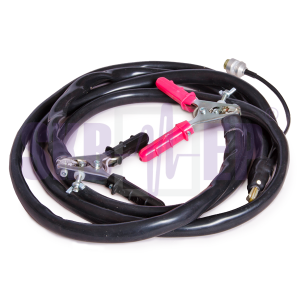

Câble de mesure du milliohmmmètre К233
023.07.00.000-02
Câble de mesure du milliohmmmètre К233
023.07.00.000-02
Câble de mesure pour transformateurs de puissance 110 kV et plus bas; Utilisation lors du placement de l’appareil sur couvercle du transformateur. L'ouverture de la mâchoire jusqu’à 37 mm. Pince jusqu’à 50 mm. Longueur 6,0 m. + 2,0 m.

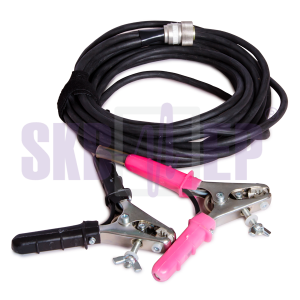

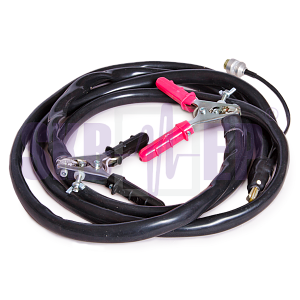

Câble de mesure du kiloohmmmètre К322
023.06.00.000-01
Câble de mesure du kiloohmmmètre К322
023.06.00.000-01
Câble pour mesure des résistances supplémentaires, de shunt, de fractionnement, dans le cas de présence sur elles de la tension induite. L'ouverture de la pince jusqu’à 50 mm. Longueur 3,4 m.+ 2,1 m.

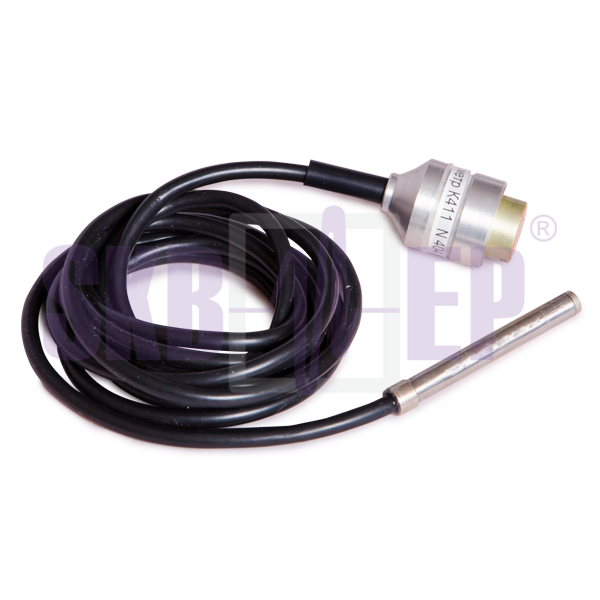

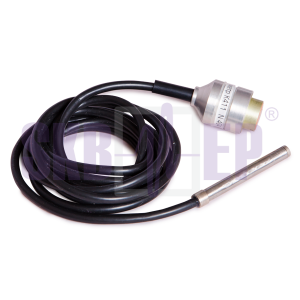

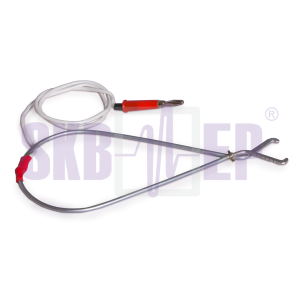

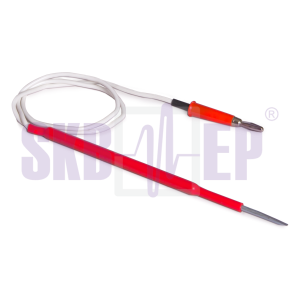

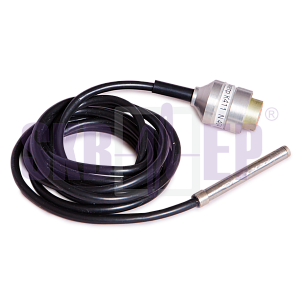

Thermomètre au câble К411
023.08.00.000
Thermomètre au câble К411
023.08.00.000
Pour mesure de la température de l’huile, de l’eau, de l’air. Longueur 1,8 m.

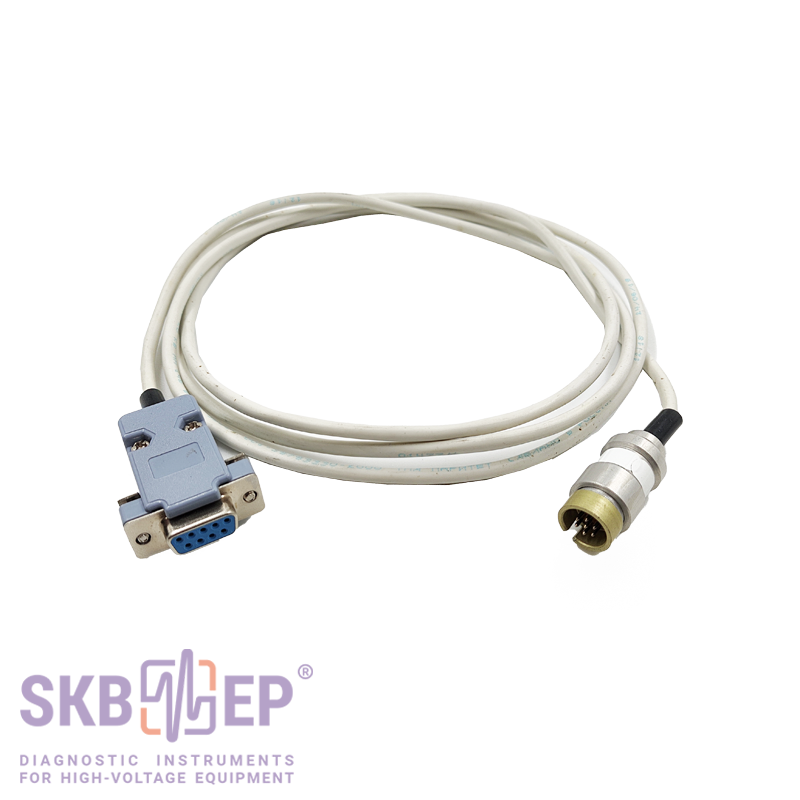

Câble RS-232
023.11.00.000
Câble RS-232
023.11.00.000
Pour le transfert des résultats de mesure vers l’ordinateur, et pour la commande de l’appareil à partir de l’ordinateur. Longueur 1,5 m.
Prolongateur de réseau
023.16.00.000
Prolongateur de réseau
023.16.00.000
Pour branchement du dispositif de charge lors du placement de l’appareil sur l’entrée de l’interrupteur à haute tension.

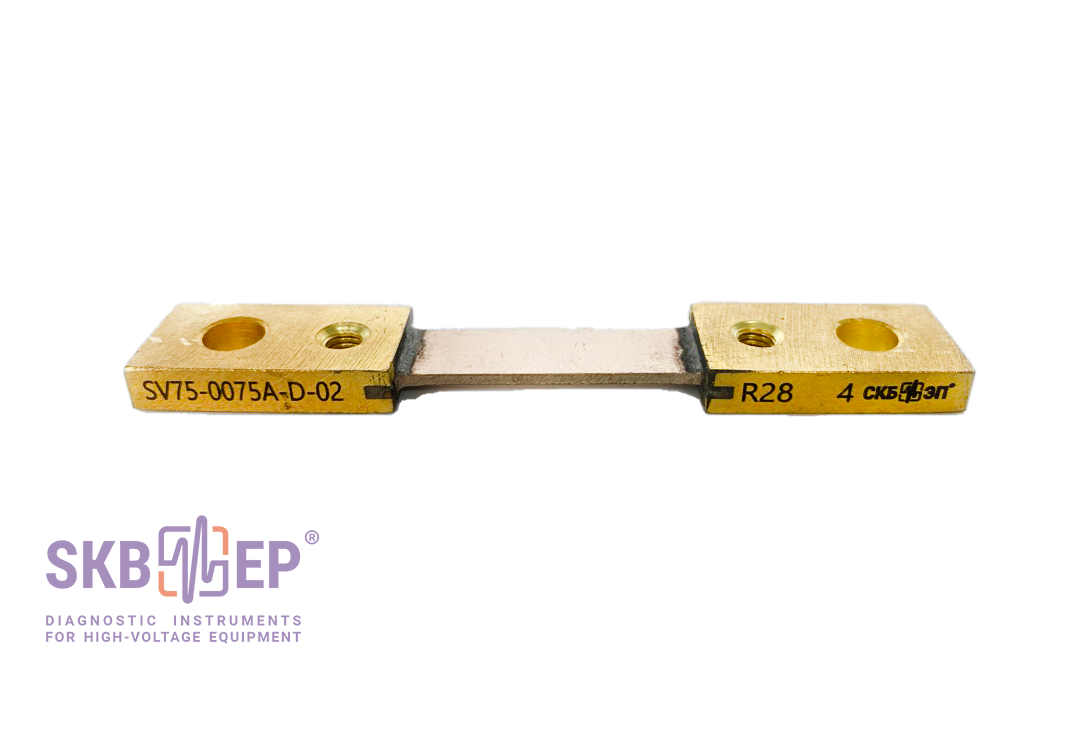

Shunt SV75-0075A-D-02
Shunt SV75-0075A-D-02
Vérification de la fonctionnalité en modes du micro- et du milliohmmmètre. Valeur 1 mOhm ± 0,5%. Réalisé par SKB EP
Équivalent de résistance zéro
023.15.00.000
Équivalent de résistance zéro
023.15.00.000
Vérification de l’exactitude du point zéro de l’échelle de résistance. Valeur 0,000 mcOhm.
Sac pour le transport de l’appareil
123.02.01.000
Sac pour le transport de l’appareil
123.02.01.000
Sac pratique et antiusure assurant une mobilité auxiliaire lors de l’exploitation de l’appareil.
Sac pour le kit des câbles
023.02.02.000
Sac pour le kit des câbles
023.02.02.000
Sac pratique et antiusure pour le transport des câbles et des composants.
Équipement supplémentaire (sur commande)
Référence
Application
Dispositif de chargement 3U-2A
025.21.00.000
Dispositif de chargement 3U-2A
025.21.00.000
L'appareil agit comme une banque de puissance pour maintenir la charge de l’accumulateur de condensateur intégré de l'appareil. Le temps de maintien de la charge en mode milliohmmètre est jusqu'à 2,5 heures avec une mesure continue, en mode microohmmètre au moins 400 mesures.
Câble de mesure du micro-ohmmètre К161
023.02.00.000
Câble de mesure du micro-ohmmètre К161
023.02.00.000
Le câble est destiné / recommandé au contrôle: - des IHT huile (tous de 6,10,35 kV), - des IHT air.
Courant jusqu'à 1000А. Pince jusqu’à 80 mm. Longueur 0,9m. + 0,9 m.
Câble de mesure du micro-ohmmètre К163
023.02.00.000-02
Câble de mesure du micro-ohmmètre К163
023.02.00.000-02
Le câble est destiné / recommandé au contrôle: - des IHT huile et des IHT SF6.
Courant jusqu'à 500A. Pince jusqu’à 30 mm. Longueur 4,5 m. + 1,0 m.
Câble de mesure du micro-ohmmètre К164
023.02.00.000-03
Câble de mesure du micro-ohmmètre К164
023.02.00.000-03
Le câble est destiné / recommandé au contrôle: - des IHT huile sans élévateur.
Courant jusqu'à 500A. Pince jusqu’à 30 mm. Longueur 3,8 m. + 1,7 m.
Câble de mesure du micro-ohmmètre К165
023.02.00.000-04
Câble de mesure du micro-ohmmètre К165
023.02.00.000-04
Le câble est destiné / recommandé au contrôle: - des IHT air.
Courant jusqu'à 500A. Pince jusqu’à 30 mm. Longueur 10,0 m. + 1,0 m.
Câble de mesure du micro-ohmmètre avec les contacts К154
023.05.00.000
Câble de mesure du micro-ohmmètre avec les contacts К154
023.05.00.000
Avec deux contacts à aiguille. Le contact de potentiel est à ressort. Appliqué en cas d'impossibilité de connexion de l'objet à l'aide des câbles munis des pinces «crocodile + serre-joint». Travail pour deux pers. Longueur 1,1 m. + 1,9 m.
Câble de mesure du micro-ohmmètre avec les contacts К155
023.13.00.000
Câble de mesure du micro-ohmmètre avec les contacts К155
023.13.00.000
Avec un contact à aiguille et une pince «crocodile + serre-joint». Le contact de potentiel est à ressort. Travail pour une pers. Pince jusqu’à 50 mm. Longueur 0,9m. + 2,3 m.

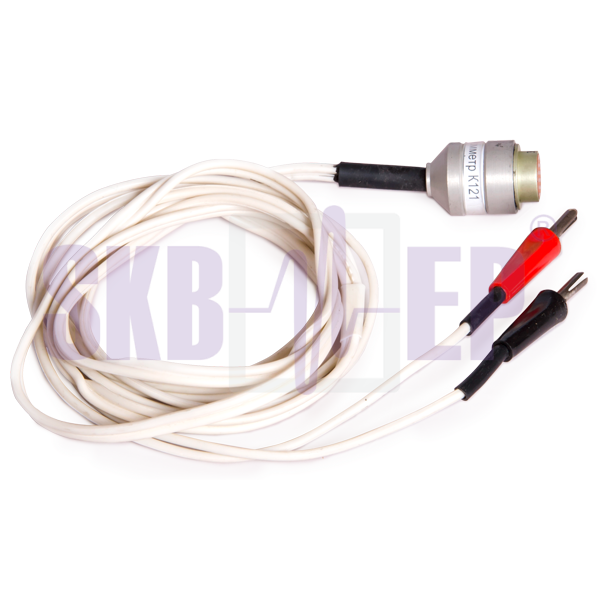

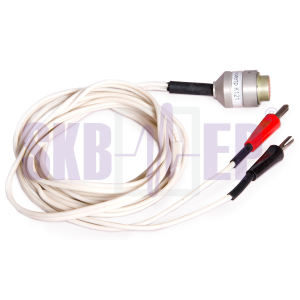

Câble de mesure du micro-ohmmètre avec les contacts К121
023.09.00.000
Câble de mesure du micro-ohmmètre avec les contacts К121
023.09.00.000
Avec les sondes remplaçables et une petit pince «crocodile». N'est appliqué qu'avec un des câbles К161÷К165 pour la mesure de la résistance sur n'importe quelle section entre les points de connexion des pinces «crocodile + serre-joint». Longueur 1,8 m. + 1,8 m.
Câble de mesure du milliohmmètre К238
023.07.00.000-06
Câble de mesure du milliohmmètre К238
023.07.00.000-06
Câble de mesure pour les transformateurs de puissance 500 kV et inférieure ; utilisé en cas de placement de l'appareil sur le couvercle du transformateur. Barre de couplage jusqu'à 37 mm. Pince jusqu’à 50 mm. Longueur 6,5 m. + 6,5 m.
Câble de mesure du milliohmmètre К236
023.07.00.000-04
Câble de mesure du milliohmmètre К236
023.07.00.000-04
Câble de mesure pour les transformateurs de puissance 110 kV et inférieure; utilisé en cas de placement de l'appareil sur le sol. Barre de couplage jusqu'à 37 mm. Pince jusqu’à 30 mm. Longueur 9 m. + 9 m.
Câble de mesure du milliohmmètre К239
023.25.00.000
Câble de mesure du milliohmmètre К239
023.25.00.000
Câble de mesure pour les transformateurs de puissance 500 kV et inférieure ; utilisé en cas de placement de l'appareil sur le couvercle du transformateur. Pince jusqu’à 70 mm. Longueur 6,5 m. + 6,5 m.
Rallonge pour les milliohmmètres К240
023.24.00.000
Rallonge pour les milliohmmètres К240
023.24.00.000
Rallonge pour l'utilisation commune avec les câbles de mesure К238 et К239. En cas de placement de l'appareil MIKO-2.3 sur le sol (longueur 8,5 m.).

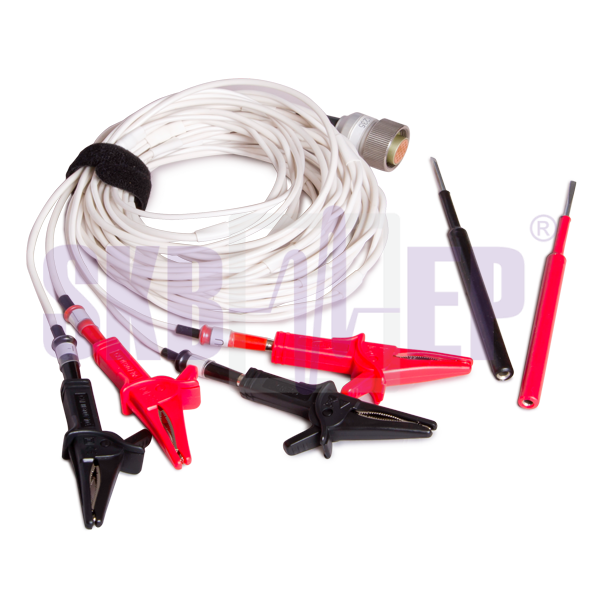

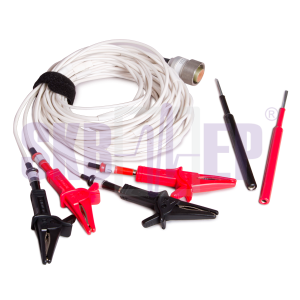

Câble de mesure du milliohmmètre К235
023.23.00.000
Câble de mesure du milliohmmètre К235
023.23.00.000
Câble de mesure pour les moteurs électriques, les électroaimants, les transformateurs de courant etc. Longueur 3 m.
Bornes: contacts de courant et potentiels, dotés des broches type "banane", aux palpeurs démontables diamètre de broche 3 mm (longueur 30 mm, 2 pièces), ainsi que bornes type "crocodile" à l’ouverture 25 mm (2 pièces).
Câble de mesure du kilo ohmmètre К321
023.06.00.000
Câble de mesure du kilo ohmmètre К321
023.06.00.000
Câble pour la mesure de la résistance supplémentaire, de la résistance en dérivation, de la résistance de division en cas de présence d'une tension induite. Pince jusqu’à 30 mm. Longueur 0,8 m. + 0,8 m.
Barre - manipulateur
110.41.00.000 110.41.00.000-01 110.41.00.000-02
Barre - manipulateur
110.41.00.000 110.41.00.000-01 110.41.00.000-02
Barre - manipulateur est destiné à la connexion des câbles de mesure de couvercle du réservoir du transformateur de puissance jusqu’à 220 kV aux entrées HT, sans utilisation des échelles et releveurs. Dans la composition une barre avec les contacts de courant et potentiels connectés par un plateau de mesure. Le plateau à partir de terre/ de couvercle du réservoir est connecté aux câbles de mesure.
Barre - manipulateur pour les équipements jusqu’à 35kV (longueur 2,2 m);
Barre - manipulateur pour les équipements jusqu’à 110kV (longueur 3,7 m);
Barre - manipulateur pour les équipements jusqu’à 220kV (longueur 5,1 m).
