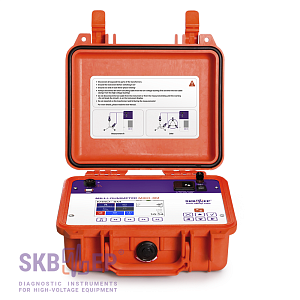

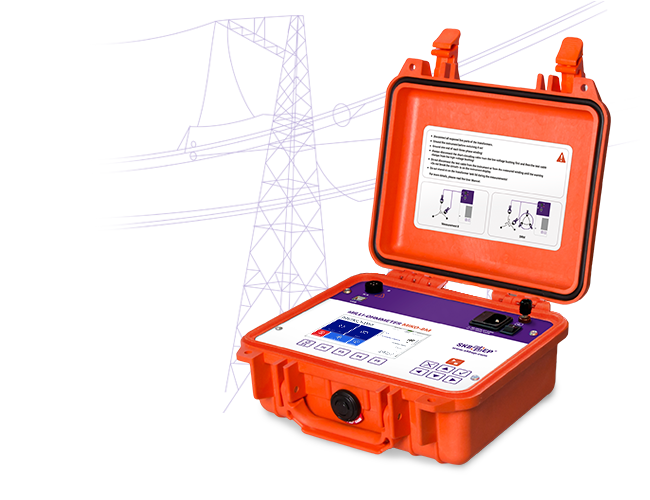

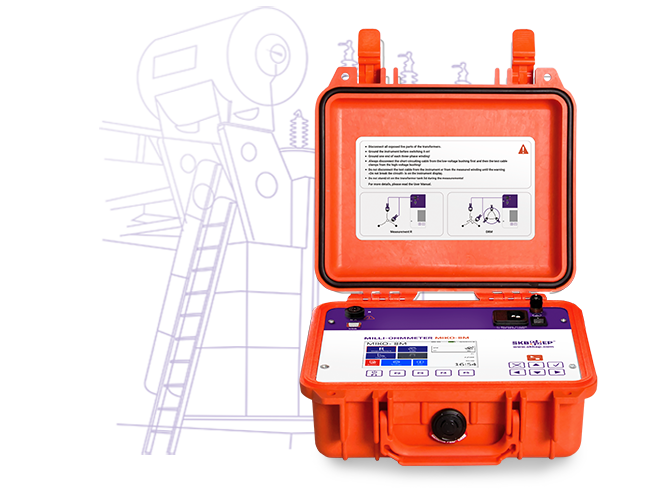

Le milliohmètre MIKO-8M(A) est conçu pour mesurer la résistance au courant continu dans les circuits inductifs et non inductifs dans la plage de 1 μΩ à 10 kΩ à un courant de 10 A, ainsi que pour enregistrer les oscillogrammes de commutation du contacteur du régleur de prise en charge (RPC).
Enroulements des transformateurs de puissance et de mesure, des enroulements des moteurs électriques, des générateurs, des compensateurs linéaires et des enroulements des autres équipements avec grande inductance;
Contacts des interrupteurs, des résistances, des barres de bus et des autres circuits sans inductance;
Contacts du sélecteur de RPC, des dispositifs de mise à la terre, des disjoncteurs et d’autres joints de contacts, démontables et non démontables.
Les plages de résistance et de courant de mesure peuvent être définies en mode automatique ou manuel. L'appareil assure un processus entièrement automatisé de mesure de la résistance d'une charge hautement inductive et la compensation de la force électromotrice thermique dans le circuit externe.
Le MIKO-8M(A) est fourni de modes de mesure spécialisés pour différentes configurations de 10 objets (objet résistif, inductif, transformateur de tension, transformateur de courant et transformateur de puissance, générateur, moteur, compensateur, filtre de connexion et aimant), qui tiennent compte de leurs caractéristiques spécifiques. L'utilisateur peut choisir un objet type dans la liste proposée ou créer son propre objet.
L'appareil prend automatiquement en compte la configuration de l'objet pour régler les modes de mesure.

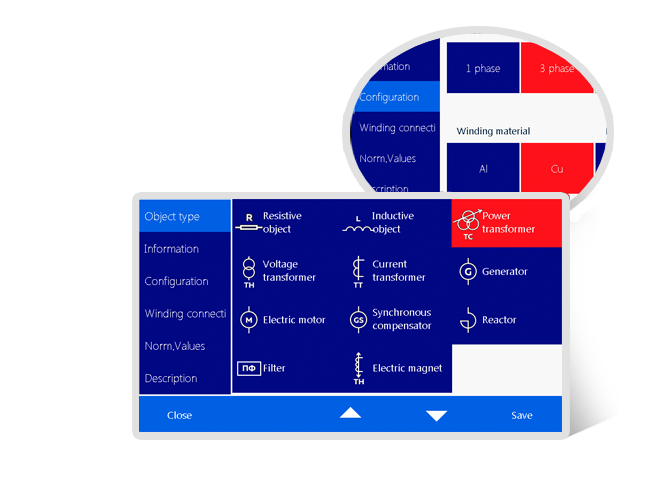

En fonction du type d'objet, l'utilisateur peut sélectionner des modes de mesure spéciaux. Par exemple, pour un objet résistif, il faut choisir l'un des trois modes suivants :
AUTO : la mesure est démarrée automatiquement lorsque le circuit de mesure est fermé.
UNIQUE : la mesure est démarrée sur commande de l'utilisateur, en appuyant sur le bouton START. PÉRIODIQUE : la mesure est démarrée automatiquement après un intervalle de temps défini.
Pour un objet inductif, l'utilisateur peut également choisir l'un des deux modes suivants :
MANUEL : le démarrage et l'arrêt de la mesure s'effectuent manuellement, en appuyant sur le bouton START.
AUTO 1f : le démarrage de la mesure est effectué en appuyant sur le bouton START, et l'arrêt est effectué automatiquement lorsque le critère défini est atteint.
En mode AUTO 1f, une méthode de mesure automatique brevetée est mise en œuvre, qui garantit la plus grande précision des résultats dans des conditions électromagnétiques complexes.
Ceci est assuré par la définition du courant maximal possible dans le circuit mesuré non pas par paliers (en fonction de la valeur de la résistance mesurée), mais de manière continue sans plages de mesure fixes dans une large gamme de charges.

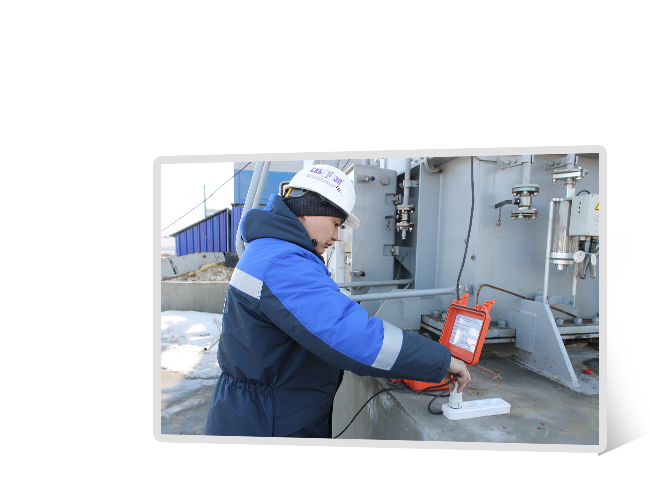

Cette méthode de mesure garantit un niveau élevé du signal mesuré dans des conditions électromagnétiques complexes dans les environnements industriels ou les sous-stations. De plus, l'utilisation du mode AUTO 1f pendant la mesure permet à l'appareil de fournir un courant de mesure maximal, ce qui garantit la saturation du système magnétique du transformateur.

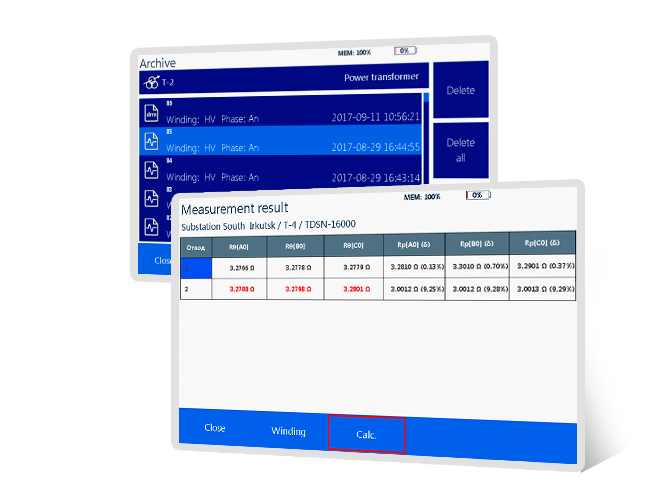

Les archives des mesures dans l’appareil sont destinées à la visualisation, reproduction ou élimination des résultats des mesures conservés en mémoire non volatile de l’appareil (jusqu’à 1000 mesures), ainsi qu’à la présentation des calculs suivants:
Estimation automatique des écarts relatifs de la résistance électrique des enroulements de trois phases entre eux;
Conversion automatique de la résistance électrique linéaire des enroulements liés selon schéma du triangle ou de l’étoile, en résistance électrique des enroulements de phases;
Conversion automatique de la résistance électrique de l’enroulement, mesurée à la température courante, en résistance électrique à la température de la fiche technique (compte tenu du matériel de l’enroulement);
Estimation automatique des écarts relatifs, mesurés et réduits à la température de passeport de la résistance électrique des enroulements, par rapport aux valeurs de passeport des résistances;
Calcul automatique de la température de l’enroulement selon sa valeur, mesurée et asssignée, de résistance électrique et selon sa température assignée.

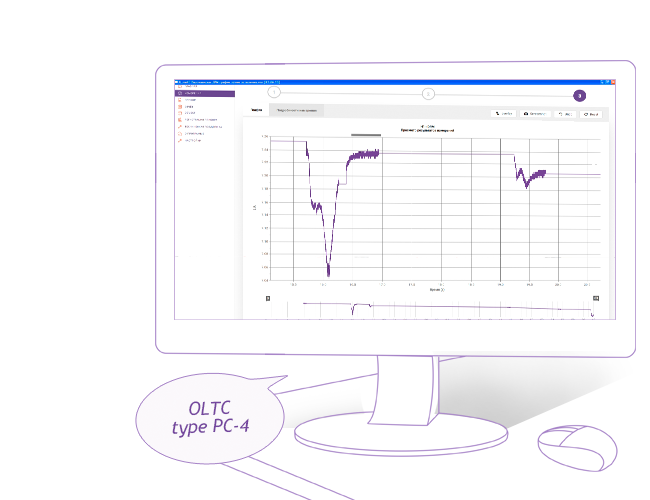

Mode de diagnostic sans démontage des RPC sert au contrôle de l'état des RPC aux résistances de limitation de courant sans ouverture du couvercle du réservoir des contacteurs. Ce mode consiste en mesure des valeurs momentanées de l’intensité du courant, passant d’abord à travers l’enroulement du transformateur, et puis à travers les contacts du RPC au cours de la commutation d’un départ à l’autre.

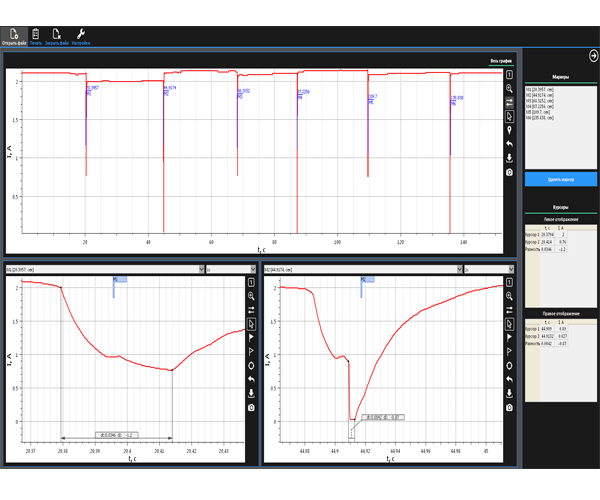

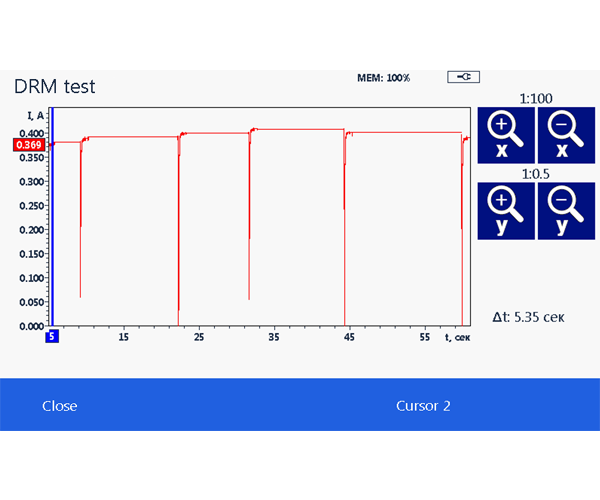

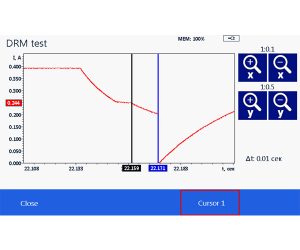

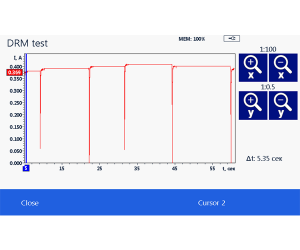

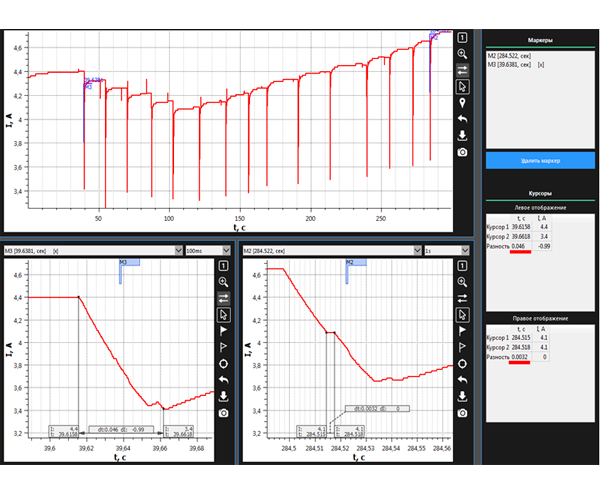

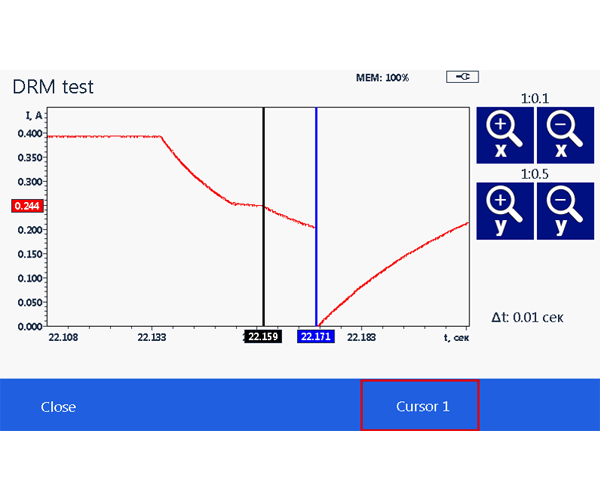

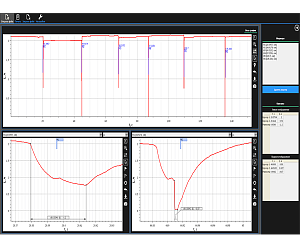

Les résultats des mesures sont estimés lors de la construction du diagramme de la modification de l’intensité de courant aux moments de commutation des contacts, ce qui sert de base lors de la détermination du temps de commutation et de l’état technique d’un dispositif testé. Grâce à l’analyse des diagrammes obtenus, on peut non seulement déclasser selon critère en état/hors d’état, mais souvent préciser le caractère du défaut, ce qui exclut les ouvertures inutiles des RPC.
Les mesures en mode du milliohmmètre et en mode du diagnostic sans démontage complètent les unes les autres, et offrent une image plus complète de l’état du transformateur.

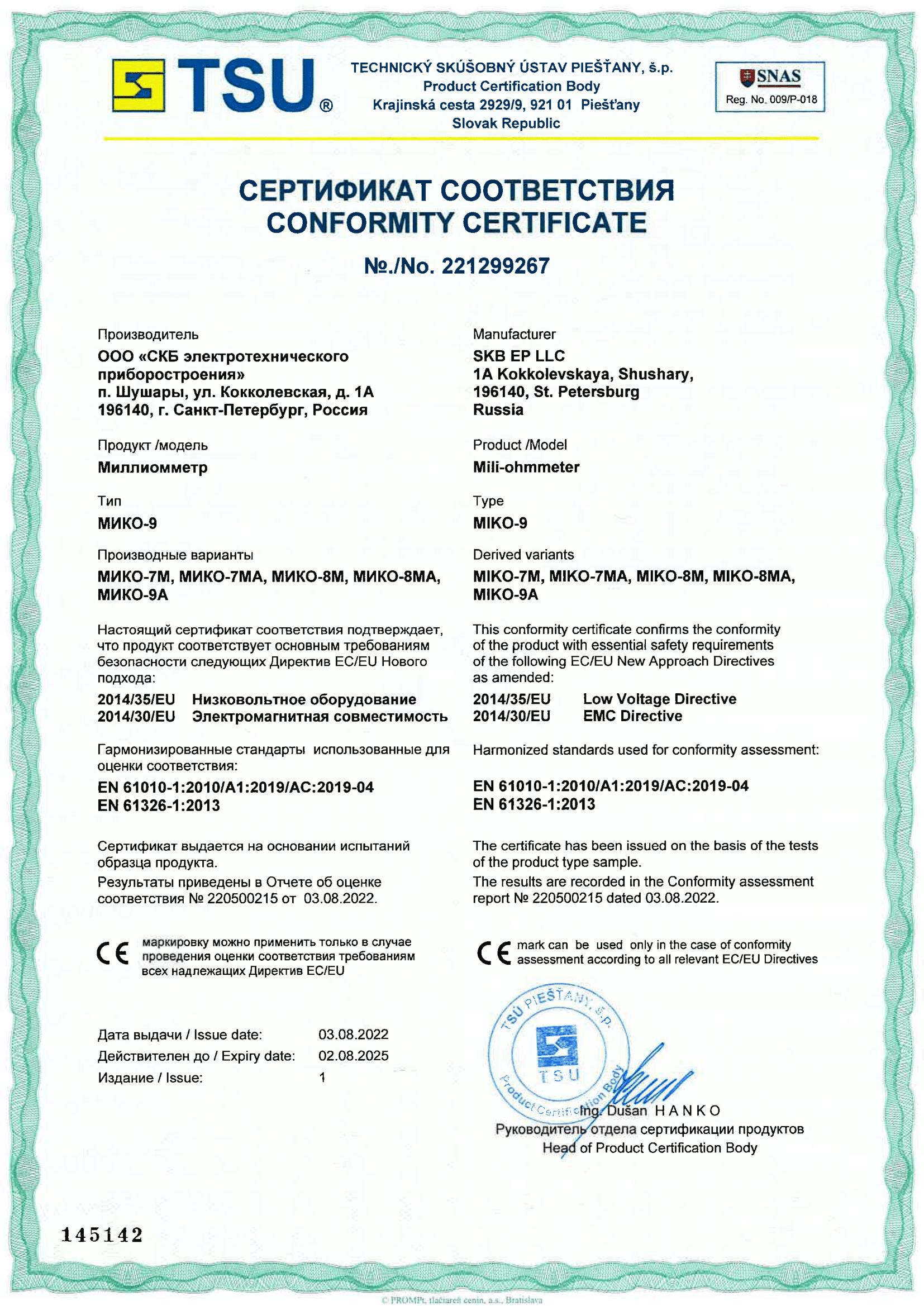

Le MIKO-8M(A) est conforme aux exigences de sécurité de la norme CEI 61010-1 et aux exigences de compatibilité électromagnétique applicables aux équipements de classe A selon la norme CEI 61326-1.
L'appareil offre un haut niveau de protection :
contre la rupture des câbles de mesure ou d'alimentation ;
contre le dépassement du courant de mesure ;
contre la force électromotrice d'auto-induction ;
contre la surchauffe.
En cas de déconnexion pendant la mesure du câble de mesure des entrées du transformateur ou de l'appareil, ainsi que du câble d'alimentation du réseau, une force électromotrice d'auto-induction pouvant atteindre plusieurs kilovolts apparaît dans le circuit interrompu, et un arc électrique se forme à l'endroit de la rupture. Le MIKO-8M(A) est équipé d'une protection redondante contre la force électromotrice d'auto-induction en cas de déconnexion accidentelle du câble de mesure ou du câble d'alimentation, ce qui protège les utilisateurs contre les chocs électriques et l'appareil contre les dommages.

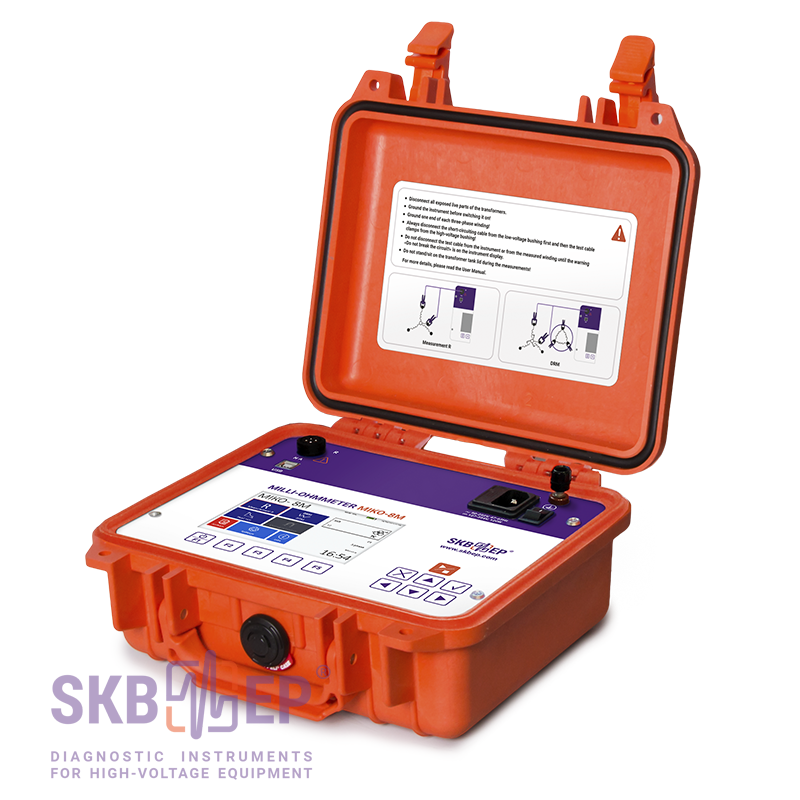

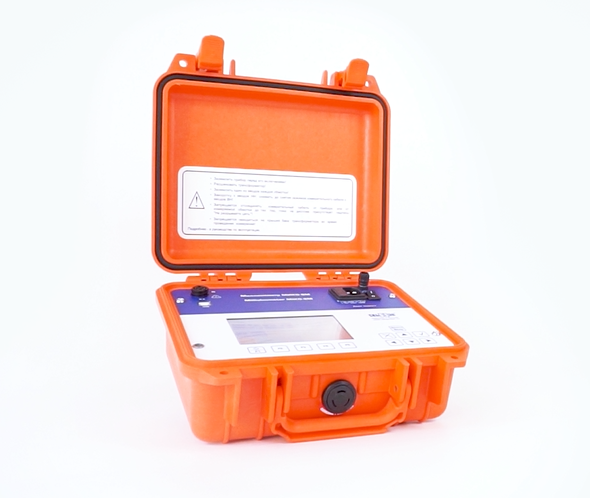

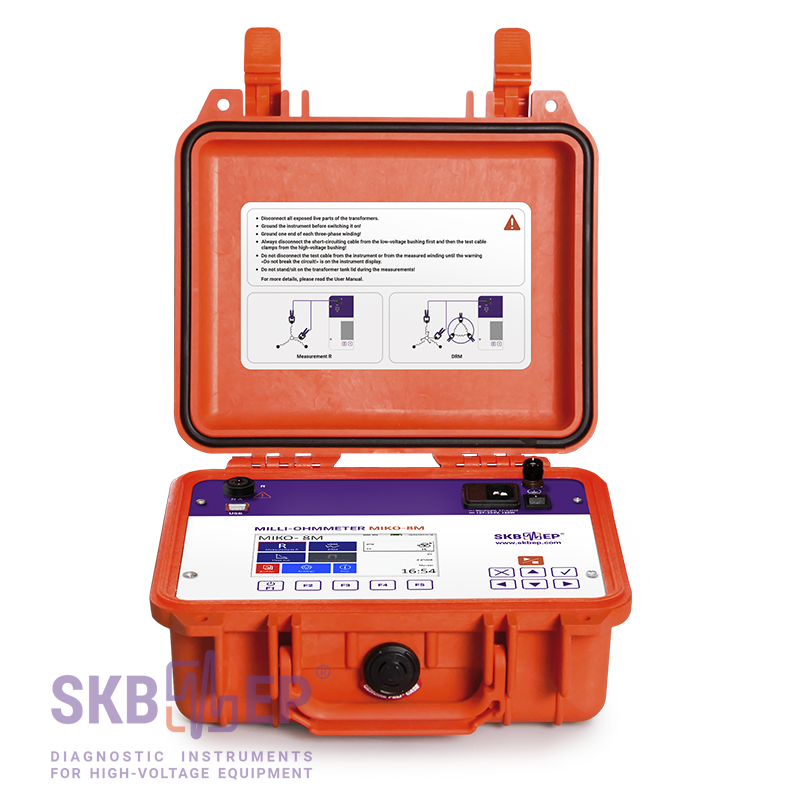

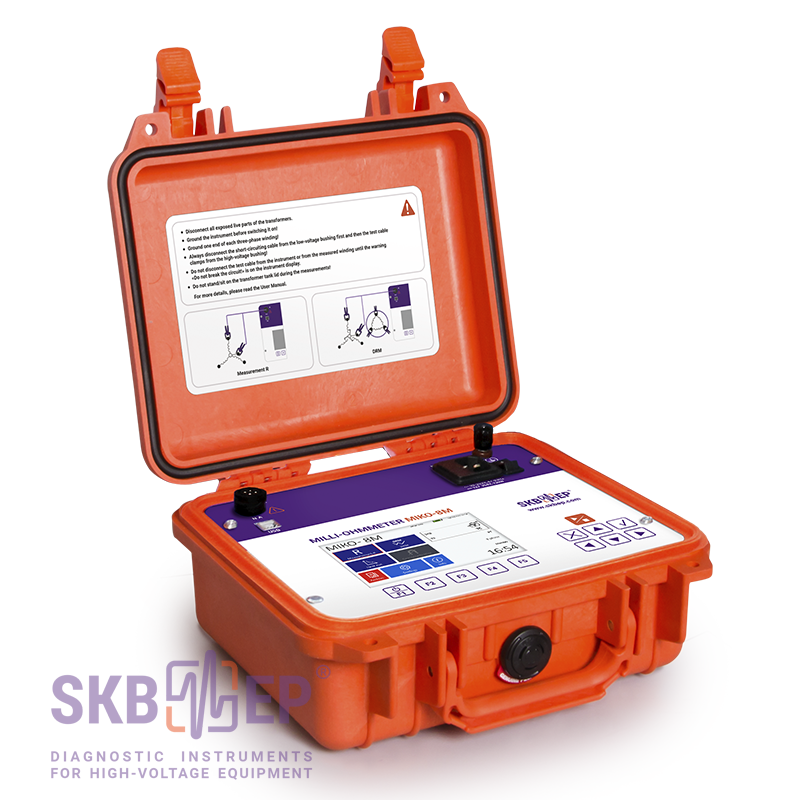

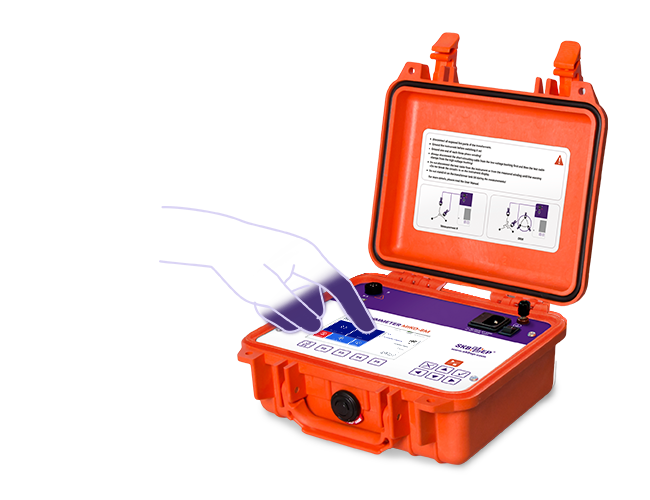

Le MIKO-8M(A) est équipé d'un écran tactile graphique couleur haute luminosité et d'une interface intuitive qui facilite l'interaction avec l'appareil. Il peut être commandé à l'aide du clavier, de l'écran tactile ou d'une application mobile spéciale qui permet de gérer et de synchroniser la base de données des mesures de l'entreprise à partir de l'appareil, ainsi que de commander l'appareil à distance.
L'ensemble standard de l'appareil MIKO-8M(A) ne comprend aucun câble de mesure, ce qui permet au client de choisir exactement les câbles dont il a besoin.

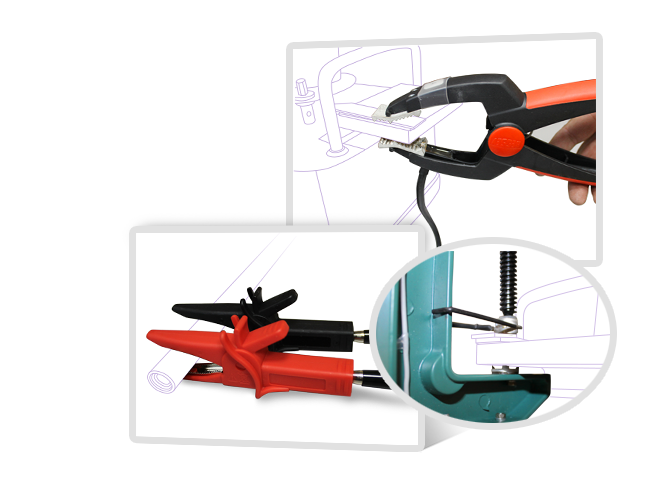

Pour faciliter le choix de l'utilisateur et le raccordement à l'objet, des câbles de mesure de différentes longueurs et avec différents types de pinces/fixations ont été spécialement conçus :

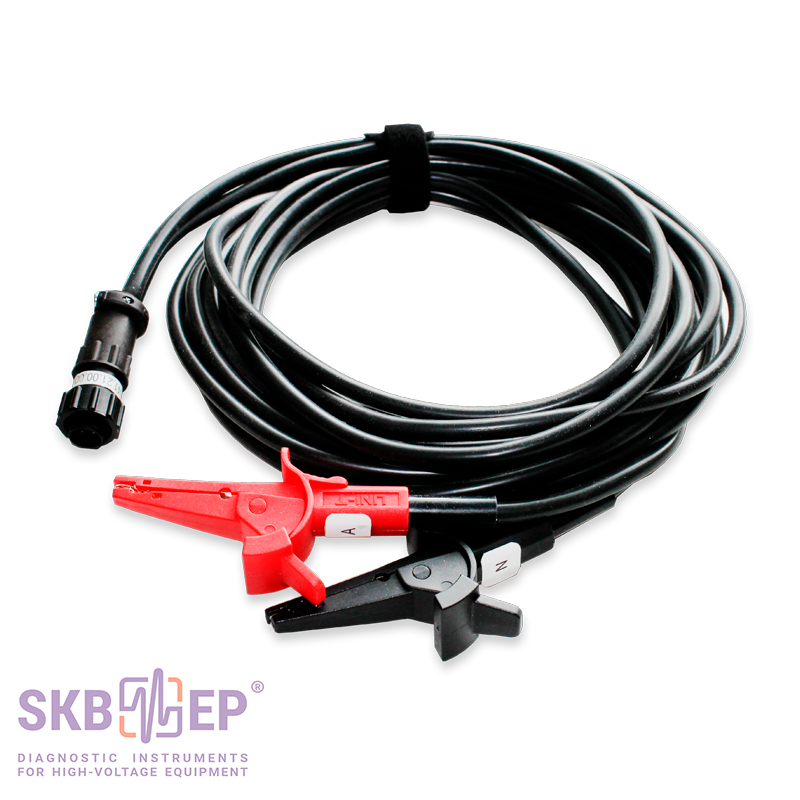

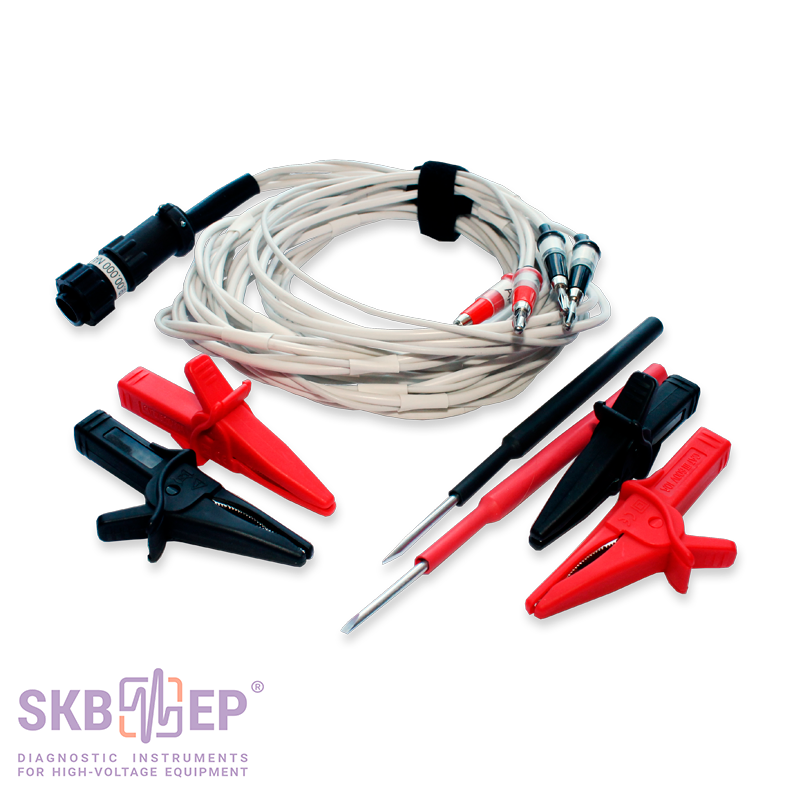

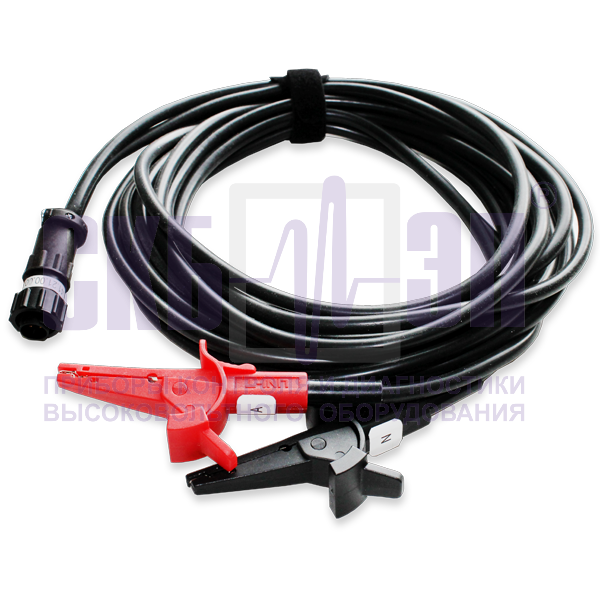

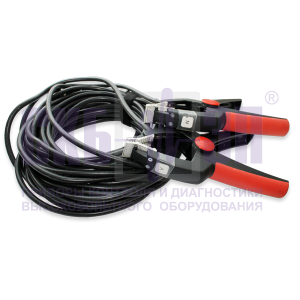

Câble de mesure avec pinces crocodiles d'une longueur de 8,5 m ;

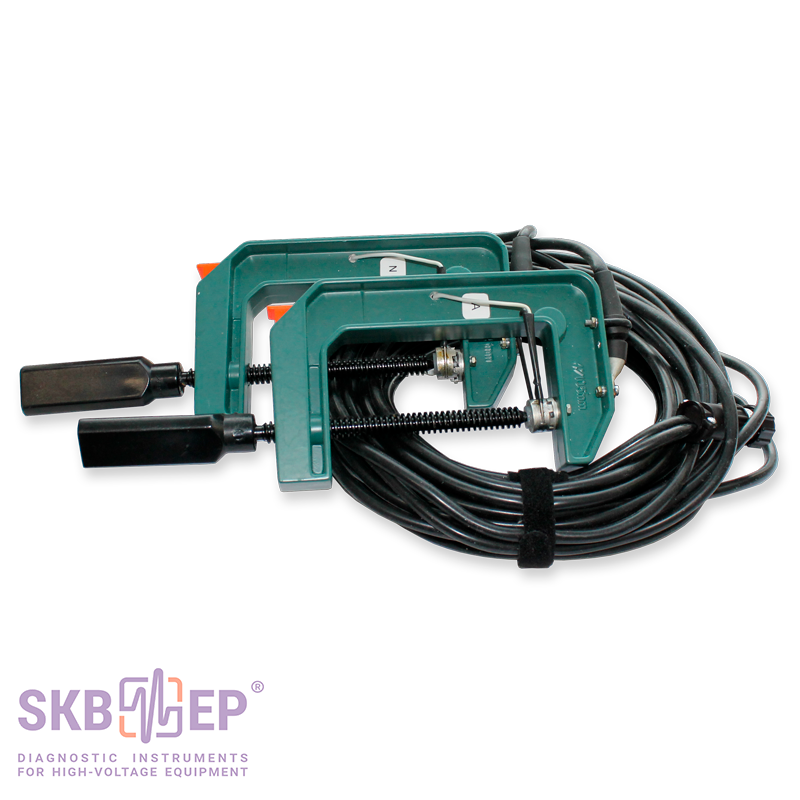

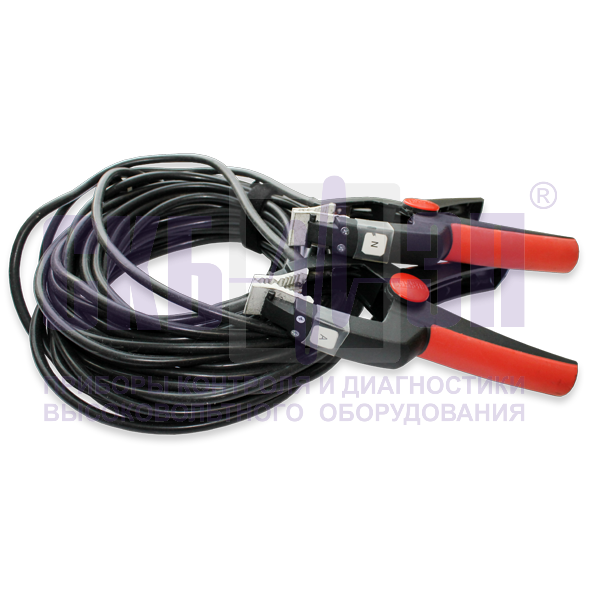

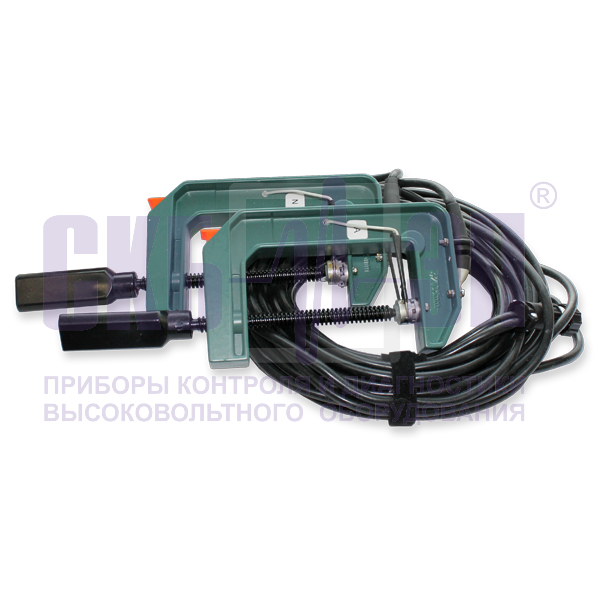

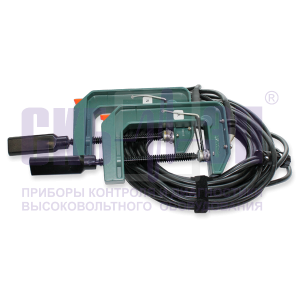

Câble de mesure avec pinces serre-joints d'une longueur de 8,5 m ;
Câble de mesure pour mesurer la résistance de contact des connexions d'une longueur de 3,0 m ;
Câble de mesure pour mesurer la résistance électrique des enroulements des transformateurs de courant et des transformateurs de tension d'une longueur de 4,0 m.

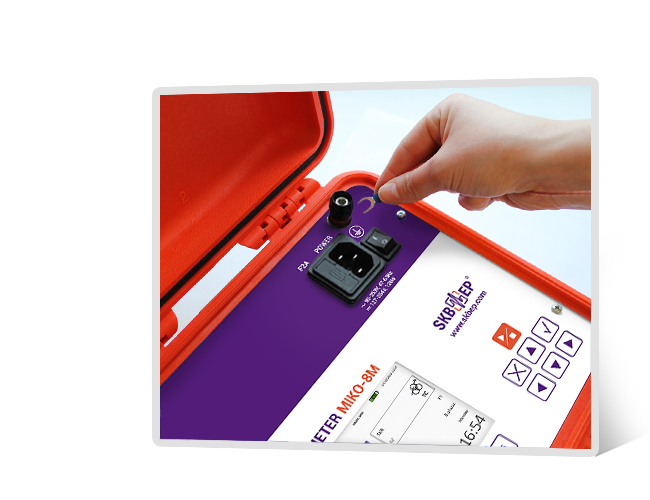

Le milli-ohmmètre MIKO-8М(А) est alimenté à partir du réseau (≃ 110 ÷ 220, 330 V), et pour faciliter le choix il est présenté sous deux modifications : sans batterie (MIKO-8М) et avec une batterie intégrée (MIKO-8МА).
Caractéristiques
Valeur
Plage de mesure
1 μΩ ÷ 10 kΩ
Résolution
0,1 μΩ
Précision
±(0,1%+0,5 μΩ)
Plage du courant de mesure
0,001 ÷ 10 A
Plage de mesure du courant en mode DRM
0,1 ÷ 10 A
Nombre de chiffres à la sortie du résultat de la mesure
5
MIKO-8MA: alimentation (batterie intégrée)
Lithium-ion
MIKO-8MA: temps de charge de la batterie
3 H
MIKO-8MA: durée de fonctionnement continu de la batterie
8 H
Mémoire intégrée
jusqu'à 1000 mesures
Connexion à l'ordinateur
Bluetooth
Écran
Écran tactile TFT graphique couleur, 800 x 480 points
Consommation d'énergie
120 W
Puissance de sortie
60 W
Alimentation (tension secteur)
~ 90 à 253 V, 47 à 63 Hz = 127 à 354 V
Dimensions
270x250x130 mm
MIKO-8MA: poids de l'appareil
4 Kg
MIKO-8M: poids de l'appareil
2,7 Kg
Protection environnementale
IP 67 (couvercle de l'instrument fermé) IP 40 (couvercle de l'instrument ouvert)
Plage de température lors de l'utilisation de l'appareil
de -20 ° C à +55 ° C
Période de garantie
3 ans
Période d'étalonnage
3 ans
Langue de l'interface
Anglais/Russe/Français
Langue du manuel d'utilisation
Anglais/Russe
Équipement standard
Référence
Application
Boîte de mesure MIKO-8М ou MIKO-8МА
049.00.00.000 ou 049.00.00.000-01
Boîte de mesure MIKO-8М ou MIKO-8МА
049.00.00.000 ou 049.00.00.000-01
Appareil et documentation d’accompagnement: certificat sur le calibrage, manuel d'utilisation, formulaire.
Câbles de mesure sur commande
Câbles de mesure sur commande
Pour faciliter l'exploitation de l'appareil les câbles ne font pas partie de l'ensemble standard. Chacun peut choisir un câble conforme à ses besoins. Choisissez un câble de mesure au moins (voir ci-bas Équipement supplémentaire).
Câble d'alimentation
018.09.00.000
Câble d'alimentation
018.09.00.000
Destiné au branchement de l'appareil sur secteur.. La plage de température d'exploitation de -25°С ÷ +120°С. Longueur 1 х 2 m, poids 0.24 kg.
Fil de mise à la terre
010.01.00.000
Fil de mise à la terre
010.01.00.000
Fil de mise à la terre 1 х 2.24 m (poids 0.08 kg) pour mettre le corps de l’appareil à la terre. Se finit par un serre-joint et un cosse a vis.
Le courant assigné est de 50 А.
Équivalent de résistance zéro
023.15.00.000
Équivalent de résistance zéro
023.15.00.000
Vérification de l’exactitude du point zéro de l’échelle de résistance. Valeur 0,000 μΩ
Shunt SV75-0075A-D-02
Shunt SV75-0075A-D-02

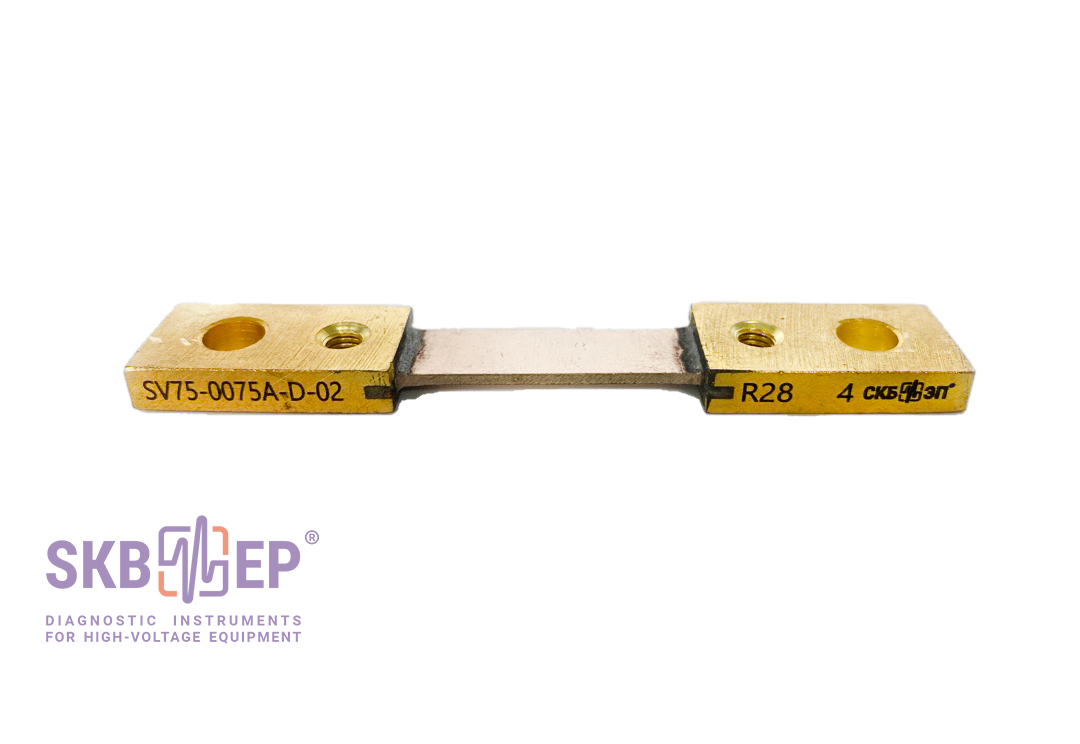

Vérification de la fonctionnalité. Valeur 1 μΩ ± 0,5%. Réalisé par SKB EP
Coupe-circuits VP2B - 1V - 2A (2 pièces)
Coupe-circuits VP2B - 1V - 2A (2 pièces)
Pour protection de la source d’alimentation.
Câble USB 2.0 A-B
Câble USB 2.0 A-B
Pour branchement de l’appareil à l’ordinateur et pour la gestion à partir de l’ordinateur. Longueur 1,8 m.
Sac pour le kit des dispositifs de fixation
126.06.02.000
Sac pour le kit des dispositifs de fixation
126.06.02.000
Équipement supplémentaire (sur commande)
Référence
Application
Câble de mesure
041.22.00.000
Câble de mesure
041.22.00.000
Modification du câble 041.18.00.000 pour une utilisation sur des transformateurs dont les sorties sont proches. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Pinces crocodiles à l’ouverture jusqu’à 70 mm. Longueur 8,5 m. Poids 1.72 kg
Câble de mesure
041.30.00.000
Câble de mesure
041.30.00.000
Câble pour branchement aux entrées du transformateur dont les sorties sont proches. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Pinces crocodiles à l’ouverture jusqu’à 50 mm. Longueur 3,5 m. Poids 0.76 kg
Câble de mesure
041.26.00.000
Câble de mesure
041.26.00.000

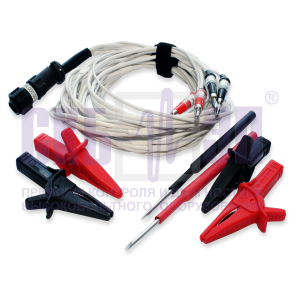

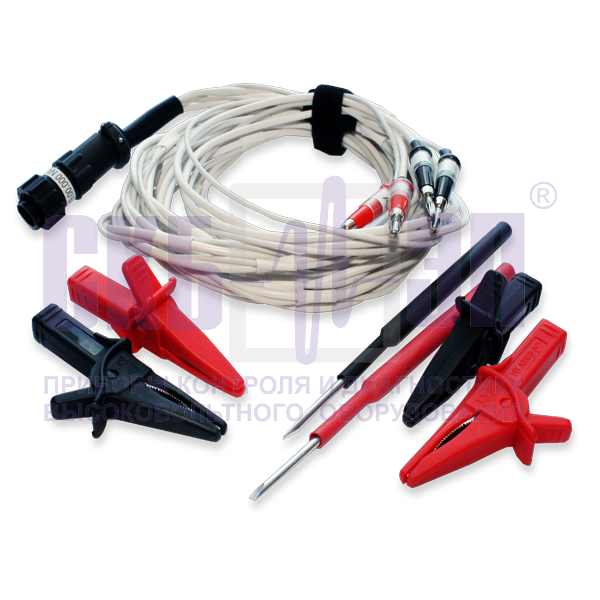

Câble est une alternative au câble de mesure 041.18.00.000. Fabrication en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Pinces serre-joints à l’ouverture jusqu’à 103 mm. Longueur 8,5 m.
Câble de mesure
041.19.00.000
Câble de mesure
041.19.00.000
Câble est destiné pour mesure de la résistance transitoire de contacts, ainsi que pour mesure de la résistance des enroulements des transformateurs du courant et des transformateurs de la tension. Longueur 3,0 m. Bornes: contacts de courant et potentiels, dotés de pinces bananes, aux palpeurs démontables diamètre de pince 3 mm (longueur 30 mm, 2 pièces), ainsi que pinces crocodiles à l’ouverture 25 mm (2 pièces).
Câble de mesure
041.29.00.0000
Câble de mesure
041.29.00.0000

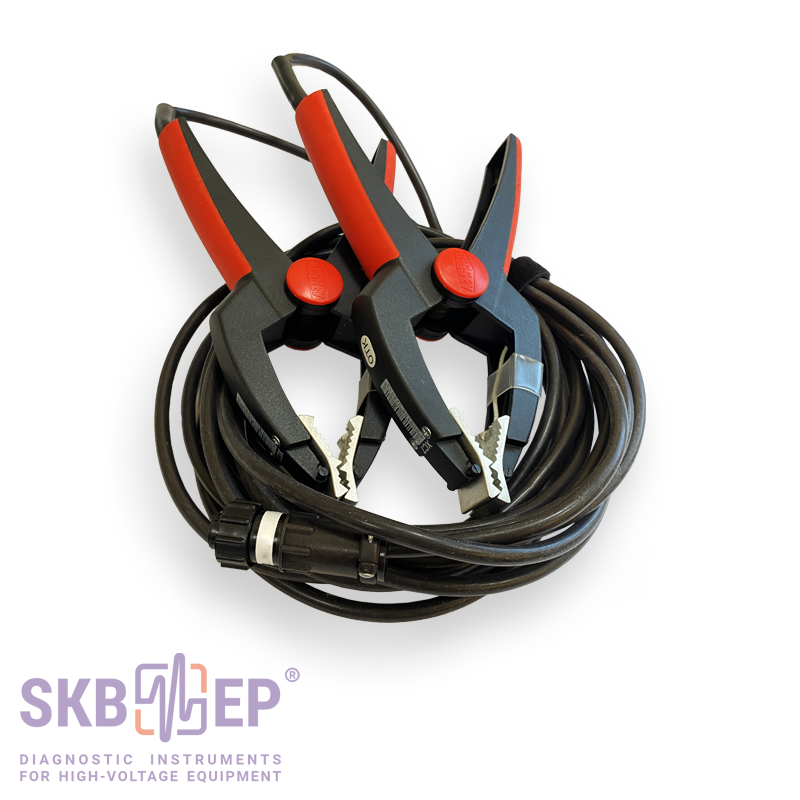

Câble de mesure pour la connexion aux entrées des transformateurs. L'isolation du câble en
silicone, résistant aux températures et aux milieux agressifs. Pinces crocodiles à l'ouverture 70 mm. Longueur 3.5 m, poids 0.92 kg.
Câble de mesure pour TC et TT
041.21.00.000
Câble de mesure pour TC et TT
041.21.00.000

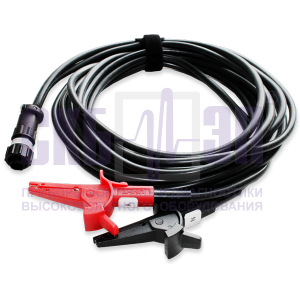

Câble est destiné pour mesure de la résistance électrique des enroulements des transformateurs du courant et des transformateurs de la tension, incorporés dans transformateur/interrupteur, et séparés. Pinces crocodiles à l’ouverture 20 mm. Longueur 4,0 m.
Rallonge aux câbles de mesure
031.20.00.000
Rallonge aux câbles de mesure
031.20.00.000
Conseillé pour l’utilisation commune avec les câbles de mesure 041.18.00.000, 041.22.00.000 et 041.26.00.000, 041.30.00.000. La rallonge est fabriquée en tube élastique silicone, résistant aux températures basses et hautes et aux milieux agressifs. Longueur 6,5 m.
Câble de court circuit
035.31.00.000
Câble de court circuit
035.31.00.000
Pour utilisation de la méthode DRM il faut choisir l’un des câbles de court-circuit pour la fermeture des circuits secondaires. Ces câbles sont destinés à la vérification sans démontage des des régleurs de prises en charge des transformateurs de puissance et des autotransformateurs. Le kit est composé de 3 câbles de mise en court-circuit au pinces crocodiles à l’ouverture jusqu’à 50 mm, longueur de 12 m.

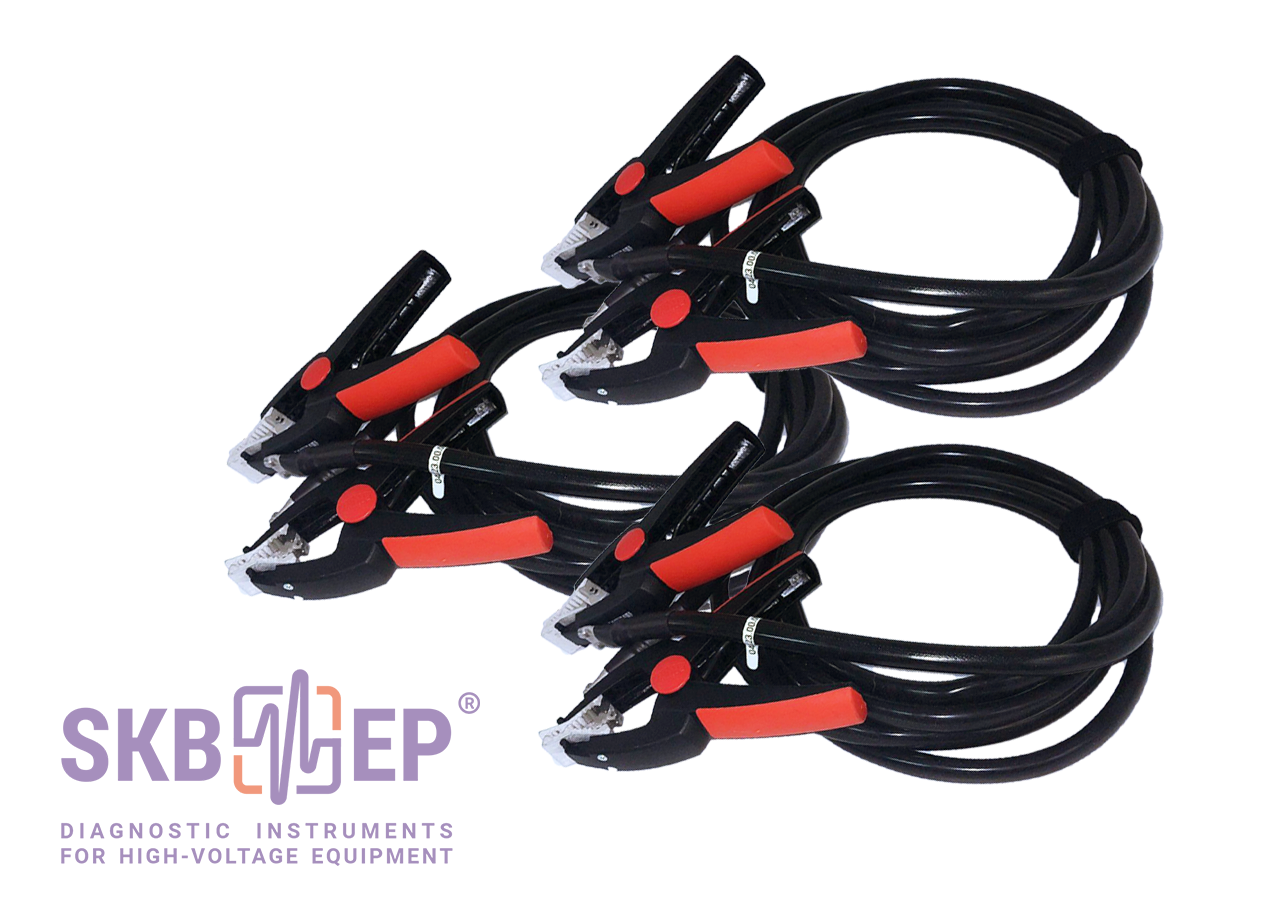

Câble de court circuit
041.23.00.000
Câble de court circuit
041.23.00.000
Pour utilisation de la méthode DRM il faut choisir l’un des câbles de court-circuit pour la fermeture des circuits secondaires. Ces câbles sont destinés à la vérification sans démontage des des régleurs de prises en charge des transformateurs de puissance, applicable aux transformateurs jusqu’à 40 000 kVA inclus. Le kit est composé des 3 câbles de mise en court-circuit aux pinces crocodiles à l’ouverture 70 mm, longueur de 3 m.
Résistance supplémentaire
032.25.00.000
Résistance supplémentaire
032.25.00.000
Pour la méthode DRM la résistance supplémentaire est indispensable. Cette résistance est nécessaire pour le contrôle sans démontage des régleurs de prises lors de la résistance complète de l’enroulement au-dessous de 0,5 Ω.
Bornier pour bobine normale
023.12.00.000
Bornier pour bobine normale
023.12.00.000
Pour les laboratoires de vérification: réalisation de la vérification / du calibrage de l’appareil.
Sac pour les câbles et la documentation
126.06.00.000
Sac pour les câbles et la documentation
126.06.00.000
Sac commode, pratique et antiusure pour le transport des câbles, documents et autres éléments supplémentaires de l’appareil MIKO-8.
La barre de manipulation
110.41.00.000 110.41.00.000-01 110.41.00.000-02
La barre de manipulation
110.41.00.000 110.41.00.000-01 110.41.00.000-02
La barre de manipulation est destinée à la connexion des câbles de mesure de couvercle du réservoir du transformateur de puissance jusqu’à 220 kV aux entrées des transformateurs sans utilisation des échelles et releveurs. Dans la composition une barre avec les contacts de courant et potentiels connectés par un plateau de mesure. Le plateau à partir de terre/ de couvercle du réservoir est connecté aux câbles de mesure.
La barre de manipulation pour les équipements jusqu’à 35 kV (longueur 2,2 m);
La barre de manipulation pour les équipements jusqu’à 110kV (longueur 3,7 m);
La barre de manipulation pour les équipements jusqu’à 220 kV (longueur 5,1 m).
Demande de devisRequest accepted! Your message has been received. Our managers will contact you within 1 working day.
Prix sur demande
